Diagramas ER: Clave del Diseño de Bases Datos

En el dinámico universo del diseño de bases de datos, los diagramas de relación de entidades (ER) emergen como herramientas fundamentales. Estos diagramas pueden escalar rápidamente hasta convertirse en intrincadas redes de entidades, atributos y relaciones interconectados. Para los profesionales del campo, comprender su complejidad no es solo útil, es crucial. Garantiza una gestión de bases de datos eficiente y procesos de modelado de datos optimizados, sentando las bases para sistemas robustos y funcionales.

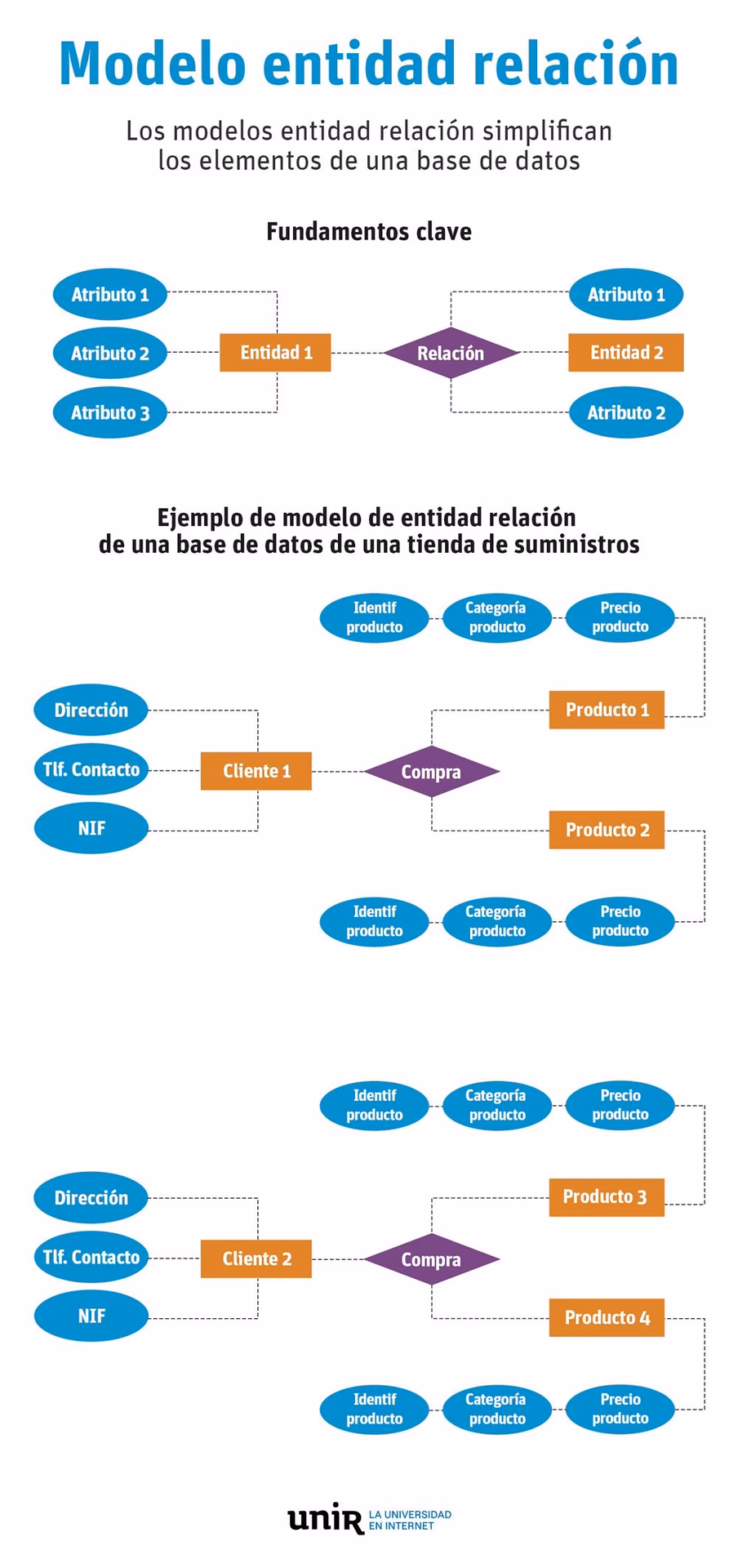

Un diagrama ER es, esencialmente, una representación visual de un modelo de datos. Describe de forma clara cómo las diferentes entidades dentro de una base de datos se relacionan entre sí. Son planos que guían a profesionales, analistas y arquitectos de bases de datos, permitiéndoles visualizar y comprender la estructura subyacente de la base de datos antes de su implementación. Esta visualización es clave para identificar posibles problemas, asegurar la coherencia y facilitar la comunicación entre todos los involucrados en el proyecto.

Características Clave de un Diagrama ER

Los diagramas ER se construyen a partir de componentes fundamentales que, al unirse, forman un modelo coherente del mundo real. Las características principales incluyen:

• Entidades: Objetos o conceptos que son relevantes para el sistema.
• Relaciones: Vínculos que definen cómo interactúan las entidades.
• Atributos: Propiedades o características que describen a las entidades o relaciones.

Entidades: Los Pilares del Modelo

Las entidades son los elementos básicos de un diagrama ER. Representan objetos concretos del mundo real o conceptos abstractos sobre los que queremos almacenar información. Piensa en ellos como los sustantivos en una oración. En el contexto de una base de datos universitaria, ejemplos de entidades podrían ser “Estudiante”, “Curso”, “Profesor” o “Departamento”. Cada entidad es única y se define por un conjunto de atributos que la describen. Una entidad captura información, posee atributos que detallan esa información y establece relaciones con otras entidades.

Relaciones: Conectando los Puntos

Las relaciones son los verbos que conectan las entidades. Establecen y definen las conexiones entre ellas, proporcionando el contexto necesario para los datos almacenados. Sin relaciones, las entidades existirían en aislamiento, sin un significado claro dentro del sistema. Las relaciones se caracterizan principalmente por dos conceptos:

• Cardinalidad

  La Cardinalidad define el número de instancias de una entidad que pueden estar relacionadas con el número de instancias de otra entidad. Es una restricción crucial que modela las reglas de negocio. Los tipos más comunes de cardinalidad son:

  • Uno a Uno (1:1): Una instancia de la Entidad A se relaciona con una única instancia de la Entidad B, y viceversa.
  • Uno a Muchos (1:N): Una instancia de la Entidad A se relaciona con múltiples instancias de la Entidad B, pero una instancia de la Entidad B se relaciona con una única instancia de la Entidad A. Por ejemplo, un autor puede escribir muchos libros, pero un libro es escrito por un solo autor (simplificado).
  • Muchos a Muchos (N:M): Múltiples instancias de la Entidad A se relacionan con múltiples instancias de la Entidad B, y viceversa. Por ejemplo, muchos estudiantes pueden inscribirse en muchos cursos, y un curso puede tener muchos estudiantes.

• Limitaciones de Participación

  La participación especifica si la participación de una entidad en una relación es obligatoria u opcional. Se indica mediante una línea doble (participación total) o una línea simple (participación parcial).

  • Participación Total: Cada instancia de la entidad debe participar en la relación. Por ejemplo, en una relación “Pedido tiene Cliente”, un pedido no puede existir sin un cliente, por lo que la entidad Pedido tendría participación total en la relación.
  • Participación Parcial: Una instancia de la entidad puede o no participar en la relación. Por ejemplo, no todos los clientes tienen pedidos, por lo que la entidad Cliente tendría participación parcial en la relación “Cliente realiza Pedido”.

Atributos: Detallando la Información

Los atributos son las propiedades o características que describen a las entidades o, en algunos casos, a las relaciones. Son los detalles que nos dan información específica sobre cada instancia de una entidad. En una base de datos de coches, la entidad “Coche” podría tener atributos como “Número VIN”, “Marca”, “Modelo” y “Año”. Los atributos permiten desglosar las entidades en puntos de datos específicos, enriqueciendo el modelo.

Existen varios tipos de atributos:

• Atributos Simples: No se pueden dividir en partes más pequeñas. Ejemplo: el año de fabricación de un coche.
• Atributos Compuestos: Pueden dividirse en subpartes significativas. Ejemplo: una dirección puede dividirse en Calle, Ciudad, Código Postal, etc.
• Atributos Derivados: Se pueden obtener o calcular a partir de otros atributos. No se almacenan directamente en la base de datos. Ejemplo: la edad de una persona, derivada de su fecha de nacimiento; el precio total de un coche, derivado de su modelo, año y estado.
• Atributos Multivalor: Pueden tener múltiples valores para una sola instancia de la entidad. Ejemplo: una persona puede tener varios números de teléfono.

¿Para Qué Se Utiliza Principalmente un Diagrama ER?

El uso principal de un diagrama ER es servir como plano para el diseño de bases de datos. Permite a los profesionales visualizar el modelo de datos y comprender las complejidades de los escenarios del mundo real que la base de datos debe representar. Son herramientas de comunicación esenciales, facilitando el entendimiento mutuo entre las partes interesadas (clientes, analistas de negocio) y los desarrolladores de bases de datos. Aseguran que todos tengan una visión compartida de la estructura de datos antes de invertir tiempo y recursos en la implementación.

Cómo Se Utilizan los Diagramas ER en la Gestión de Bases de Datos

Los diagramas ER son fundamentales a lo largo del ciclo de vida de la gestión de bases de datos. Ayudan a los profesionales a:

• Crear Bases de Datos: Traducen el modelo conceptual en un esquema relacional (tablas, columnas, claves).
• Modificar Bases de Datos: Facilitan la comprensión de la estructura existente para realizar cambios de forma segura.
• Optimizar Bases de Datos: Ayudan a identificar redundancias o estructuras ineficientes que pueden mejorarse.

En los Sistemas de Gestión de Bases de Datos (SGBD), los diagramas ER a menudo se utilizan para proporcionar una interfaz gráfica que simplifica el proceso de diseño. Permiten crear tablas, definir relaciones y establecer restricciones de forma visual e intuitiva.

Ejemplos de Aplicación de Diagramas ER

Los diagramas ER son increíblemente versátiles y se aplican en una amplia gama de sectores:

• Comercio Minorista y Comercio Electrónico: Modelan las relaciones entre productos, proveedores, almacenes, clientes y pedidos. Esto optimiza la gestión de inventario, la cadena de suministro y el seguimiento de pedidos.
• Sanidad: Representan la información de los pacientes, sus historiales médicos, las relaciones con médicos, tratamientos y procedimientos. Son cruciales para una gestión eficiente de la información clínica.
• Educación: Se utilizan en sistemas de información de estudiantes para ilustrar las relaciones entre estudiantes, cursos, profesores y aulas. Ayudan a gestionar inscripciones, horarios y rendimiento académico.
• Servicios Financieros: Modelan cuentas de clientes, transacciones y productos financieros. Las relaciones entre clientes, cuentas y transacciones permiten a los bancos rastrear actividades, prevenir fraudes y cumplir con regulaciones.

Cómo Dibujar un Diagrama ER

Crear un diagrama ER preciso requiere seguir un proceso estructurado:

1. Entender los Requisitos: El primer paso y el más crítico. Se debe tener una comprensión clara y detallada de las necesidades del negocio y los datos a modelar.
2. Elegir un Software: Seleccionar una herramienta de diagramación que soporte la notación ER. Existen muchas opciones, desde software de escritorio hasta herramientas en línea (Lucidchart, draw.io, MySQL Workbench, etc.).
3. Identificar Entidades: Basado en los requisitos, identificar los objetos o conceptos clave. Definir claramente cada entidad y sus atributos relevantes, incluyendo tipos de datos.
4. Definir Atributos: Asignar los atributos correctos a cada entidad. Asegurarse de que cada atributo sea relevante y no redundante. Considerar los diferentes tipos de atributos (simples, compuestos, derivados, multivalor).
5. Establecer Relaciones: Identificar cómo las entidades interactúan entre sí. Determinar el tipo de relación (1:1, 1:N, N:M). Definir las restricciones de cardinalidad y participación. Utilizar la notación adecuada (por ejemplo, notación de pata de cuervo para 1:N y N:M).
6. Refinar el Diagrama: Revisar y optimizar el diagrama. Aplicar técnicas como la normalización para reducir redundancias y anomalías. Asegurarse de que el modelo represente fielmente los requisitos.
7. Documentar el Diagrama: Añadir descripciones, notas o comentarios para explicar relaciones complejas, reglas de negocio o justificar decisiones de diseño. Una buena documentación es vital para la comprensión y mantenimiento futuro del diagrama.

Diferencias Entre los Diagramas ER y Otros Modelos de Datos

Aunque los diagramas ER son fundamentales para el diseño de bases de datos relacionales, existen otros modelos de datos, cada uno con sus propias fortalezas y debilidades, adecuados para diferentes propósitos.

Mientras que el diagrama ER se centra en la estructura de los datos y sus interrelaciones a un nivel conceptual o lógico, el modelo relacional es su implementación práctica en tablas. Los modelos orientados a objetos se enfocan en encapsular datos y comportamiento. Los diagramas de clase UML modelan la estructura de clases en software, y los DFD describen cómo los datos se mueven y transforman dentro de un sistema.

La elección del modelo de datos depende de la naturaleza de los datos, los patrones de consulta, las necesidades de escalabilidad y la complejidad del sistema.

Preguntas Frecuentes Sobre Diagramas ER

Aquí respondemos algunas dudas comunes sobre los diagramas Entidad-Relación:

¿Cuál es la diferencia entre una entidad y un atributo?

Una entidad es un objeto o concepto sobre el que queremos almacenar información (por ejemplo, un "Estudiante"). Un atributo es una propiedad o característica que describe a esa entidad (por ejemplo, "Nombre" o "Número de Matrícula" del Estudiante).

¿Qué significa cardinalidad 1:N?

Significa que una instancia de la primera entidad puede estar relacionada con cero, una o muchas instancias de la segunda entidad, pero una instancia de la segunda entidad solo puede estar relacionada con una única instancia de la primera entidad. Un ejemplo es la relación entre un "Departamento" y "Profesores", donde un departamento tiene muchos profesores, pero un profesor pertenece a un solo departamento.

¿Por qué es importante refinar un diagrama ER?

El refinamiento (a menudo mediante normalización) ayuda a eliminar redundancias de datos, evitar anomalías al insertar, actualizar o eliminar datos, y asegurar la integridad y consistencia del modelo. Un diagrama ER bien refinado es la base para una base de datos eficiente y mantenible.

¿Los diagramas ER solo se usan para bases de datos relacionales?

Aunque son la base del diseño de bases de datos relacionales, los principios de modelado de entidades y relaciones son útiles para comprender la estructura de datos en otros contextos, aunque la implementación final pueda variar (por ejemplo, bases de datos NoSQL).

¿Qué notaciones se usan comúnmente en los diagramas ER?

Existen varias notaciones, siendo las más comunes la notación de Chen (más conceptual, usa diamantes para relaciones) y la notación de pata de cuervo (más lógica, popular en herramientas de diseño, usa símbolos parecidos a patas de cuervo para indicar "muchos").

Conclusión

Dominar las complejidades de los diagramas ER es esencial para cualquier profesional, analista o arquitecto involucrado en la gestión y el diseño de bases de datos. Proporcionan una visión clara y estructurada de los datos, facilitando la comunicación y sentando las bases para sistemas robustos y eficientes. Desde la identificación de entidades y la definición de relaciones y atributos, hasta la comprensión de la cardinalidad y la participación, cada elemento juega un papel vital. Al utilizar diagramas ER, los expertos en bases de datos pueden diseñar modelos de datos sólidos que satisfagan las demandas del mundo digital moderno, garantizando una gestión de datos fluida e impulsando la innovación.
