Base de Datos en SCADA: El Corazón del Control

En el mundo de la automatización industrial, los sistemas SCADA juegan un papel crucial. Permiten supervisar y controlar procesos complejos a distancia, recopilando datos en tiempo real de equipos como los PLC. Pero, ¿dónde va toda esta información vital? Aquí es donde entra en juego la base de datos SCADA, actuando como el centro neurálgico donde se almacena y organiza toda la inteligencia operativa.

Un sistema SCADA (Supervisory Control and Data Acquisition, por sus siglas en inglés) es una categoría de sistemas de control industrial (ICS) diseñada para recopilar datos de procesos industriales de forma remota y en tiempo real. Su propósito principal es supervisar y controlar equipos y condiciones en una instalación o a lo largo de una red geográfica extensa. Funciona como una interfaz hombre-máquina (HMI) en una computadora, permitiendo a los operadores interactuar con el sistema.

La Importancia de los Datos en SCADA

La gestión de datos es esencial en un sistema de control administrativo industrial. La adquisición de datos en tiempo real de equipos como los Controladores Lógicos Programables (PLC) y la organización de informes mejoran significativamente las soluciones de gestión de la empresa. Estas soluciones, aliadas a la automatización industrial, resultan en mejoras de calidad y una operación más eficiente. La información fluye desde los usuarios en la fábrica hasta la dirección general, permitiendo una visión completa del estado operativo.

El Rol de la Base de Datos SCADA

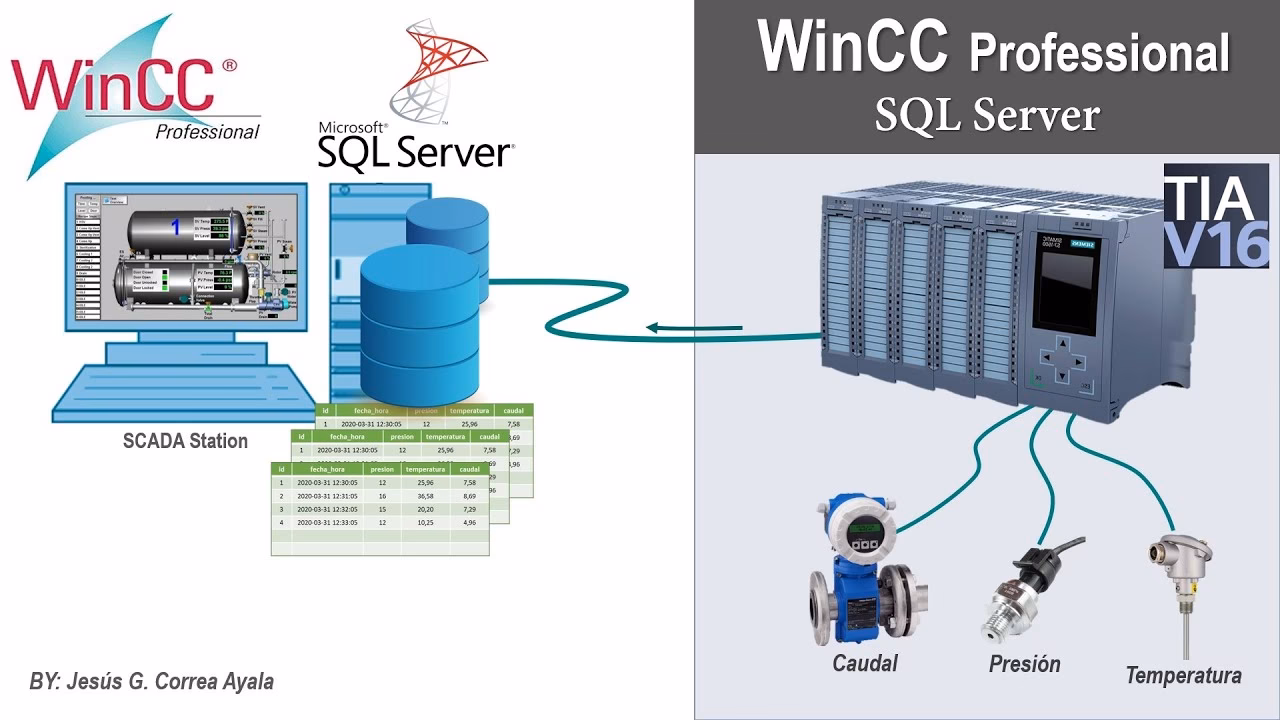

La base de datos es un componente fundamental de cualquier sistema SCADA. Es el lugar donde se registran y almacenan los datos adquiridos del proceso. Esta base de datos puede ser propietaria del software SCADA o estar basada en estándares como ODBC (Open Database Connectivity), ofreciendo flexibilidad en su implementación. Las bases de datos son esencialmente tablas de valores utilizadas para almacenar información sobre el sistema.

Dentro de estas tablas, cada campo puede representar una etiqueta SCADA proveniente de un PLC o una variable definida en el sistema. Estos campos pueden almacenar valores en formato numérico o de texto, según la naturaleza de la información. Cada registro en la base de datos corresponde a un conjunto de campos registrados en un momento dado, a menudo representando un valor de escaneo del proceso. Es común que cada registro incluya un campo de tiempo y otra información de cabecera antes de los valores de la adquisición de datos propiamente dicha.

Además de los datos de proceso en tiempo real, los sistemas SCADA pueden utilizar tablas auxiliares. Estas tablas pueden contener información sobre productos, recetas, clientes u otros datos relevantes que mejoran la funcionalidad y la contextualización de la información de proceso.

Tipos de Bases de Datos en SCADA

Aunque el término "Base de Datos SCADA" se usa a menudo de forma general, es útil distinguir entre los tipos de datos que se almacenan y su propósito:

Base de Datos de Adquisición o Histórica

Esta es la base de datos principal donde se almacena la información recopilada en tiempo real de los dispositivos de campo (como PLC y RTU). Contiene los valores de las etiquetas, variables, estados y eventos a lo largo del tiempo. Es crucial para:

• Historial de Procesos: Permite revisar cómo se comportó el sistema en el pasado.
• Generación de Informes: Base para crear listados, resúmenes y análisis del rendimiento del sistema.
• Análisis de Tendencias: Posibilita identificar patrones y desviaciones en el tiempo.
• Gestión de Alarmas: Almacena registros de alarmas, cuándo ocurrieron, su duración y reconocimiento.

Los datos provienen de la adquisición de datos que llega de los PLC a través de redes industriales, utilizando protocolos como MODBUS TCP sobre Ethernet o comunicaciones seriales.

Base de Datos de Configuración

Esta base de datos es una parte esencial del proyecto SCADA que define la estructura y el comportamiento del sistema. No almacena datos de proceso históricos, sino la configuración del propio sistema. Suele ser común a todas las instancias de un proyecto SCADA y es utilizada por las aplicaciones para saber cómo operar. Se edita típicamente a través de una aplicación de administración y se almacena en formatos específicos (como XML para edición y DAT para ejecución).

La base de datos de configuración consta de tablas que se dividen en grupos:

• Tablas Primarias: Definen la operación central del proyecto. Incluyen información sobre: Objetos lógicos (estructura, derechos de acceso), Líneas de comunicación (agrupan dispositivos, orden de escaneo), Dispositivos (físicos o virtuales), Canales (para datos medidos, cálculos, comandos), Límites (para valores de canal), Vistas (atributos, estructura del árbol de vistas), Roles (de usuario, derechos de acceso), Herencia de roles, Derechos de objeto (de roles sobre objetos), Usuarios (lista de usuarios, contraseñas).
• Tablas Secundarias: Contienen adiciones menores para el desarrollo del proyecto. Incluyen diccionarios o listas de: Tipos de archivo, Archivos, Estados de canal, Tipos de canal, Tipos de datos, Tipos de dispositivo (drivers), Formatos (para mostrar valores), Cantidades, Scripts (y fórmulas), Unidades, Tipos de vista.

La edición de la base de datos de configuración a menudo sigue una secuencia lógica, comenzando por las tablas primarias y luego las secundarias, debido a las relaciones entre ellas (por ejemplo, un dispositivo se refiere a una línea de comunicación).

¿Qué Datos se Almacenan en la Base de Datos de Adquisición?

La base de datos de adquisición de un sistema SCADA almacena una gran variedad de información operativa. Los datos primarios son los valores asociados a las etiquetas del proceso o variables. Estos pueden ser:

• Valores Numéricos: Temperaturas, presiones, caudales, velocidades, recuentos de producción, niveles, etc.
• Valores de Texto: Mensajes de estado, descripciones de eventos.
• Valores Booleanos: Estados de encendido/apagado, abierto/cerrado, verdadero/falso.

Cada uno de estos valores se registra junto con una marca de tiempo precisa, indicando exactamente cuándo se adquirió el dato. Esto es fundamental para el análisis histórico y la correlación de eventos. Además, pueden almacenarse informaciones de cabecera o auxiliares asociadas a cada registro, como el identificador del dispositivo, el punto de adquisición o el estado de calidad del dato.

Las tablas auxiliares mencionadas anteriormente (productos, recetas, clientes) también forman parte del ecosistema de datos del SCADA, aunque no contengan datos de proceso en tiempo real. Permiten contextualizar los datos adquiridos. Por ejemplo, los datos de temperatura de un horno pueden estar asociados a una receta específica que se estaba ejecutando en ese momento, almacenada en una tabla auxiliar.

Uso de los Datos Almacenados

Los datos almacenados en la base de datos SCADA son la materia prima que permite todas las funcionalidades avanzadas del sistema:

• Supervisión en Tiempo Real: Los datos más recientes de la base de datos (o directamente del proceso, pero a menudo almacenados inmediatamente) se visualizan en las pantallas HMI, permitiendo a los operadores ver el estado actual de la planta. Objetos gráficos animados, displays, gráficos de barras, medidores, etc., muestran esta información de forma intuitiva.
• Informes y Análisis: Los datos históricos son utilizados para generar una amplia variedad de informes. Estos pueden incluir resúmenes de producción, consumo de energía, tiempo de inactividad de equipos, rendimiento de lotes, etc. Los informes son vitales para la gestión, la optimización de procesos, la auditoría y el cumplimiento normativo.
• Gestión de Alarmas: La base de datos almacena la configuración de las alarmas (límites máximos/mínimos, condiciones de activación). Cuando un valor de adquisición de datos alcanza un límite de alarma, se registra un evento en la base de datos de alarmas. Esta base de datos permite rastrear las alarmas activas, reconocidas e históricas, proporcionando un registro completo de las condiciones excepcionales.
• Análisis Histórico y Predictivo: Al analizar grandes volúmenes de datos históricos, las empresas pueden identificar tendencias, predecir fallos de equipos (Mantenimiento Predictivo), optimizar el consumo de recursos y mejorar la eficiencia general de la operación.
• Control Basado en Datos: Aunque el control directo a menudo reside en el PLC, el sistema SCADA puede utilizar datos históricos y de configuración (como recetas o puntos de ajuste) para ajustar el control o guiar las acciones del operador. Los scripts de programación en SCADA pueden leer datos de la base de datos para tomar decisiones lógicas y enviar comandos a los PLC.

Ejemplos Industriales y la Base de Datos

En diversas industrias, la base de datos SCADA es esencial para el control de procesos específicos:

• Control de Temperatura/Presión: Los valores medidos por sensores se almacenan continuamente. La base de datos permite verificar que los procesos se mantuvieron dentro de los límites definidos por la configuración, y los informes detallan cualquier desviación o activación de alarmas. Las recetas de temperatura o presión para diferentes productos también se almacenan, a menudo en tablas auxiliares.
• Recuento de Producción: Cada vez que un sensor detecta un producto, el PLC lo cuenta y este valor se actualiza en el sistema SCADA, almacenándose en la base de datos. Esto permite generar informes de producción precisos por turno, día, lote, etc.
• Tratamiento de Agua: Niveles, presiones, caudales, pH, temperaturas y eventos (arranque/parada de bombas, apertura/cierre de válvulas) se registran en la base de datos. Esto permite supervisar el proceso, generar informes de cumplimiento normativo y rastrear el historial de operación de equipos críticos como bombas y válvulas.

Seguridad de la Base de Datos SCADA

Dada la criticidad de la información almacenada y el rol del sistema SCADA en infraestructuras críticas, la seguridad de la base de datos es de suma importancia. Las soluciones SCADA modernas incluyen opciones de seguridad para proteger los datos y el acceso al sistema, especialmente en aplicaciones remotas. Esto implica controlar quién tiene acceso a la base de datos, qué tipo de operaciones puede realizar (lectura, escritura) y asegurar las comunicaciones de red.

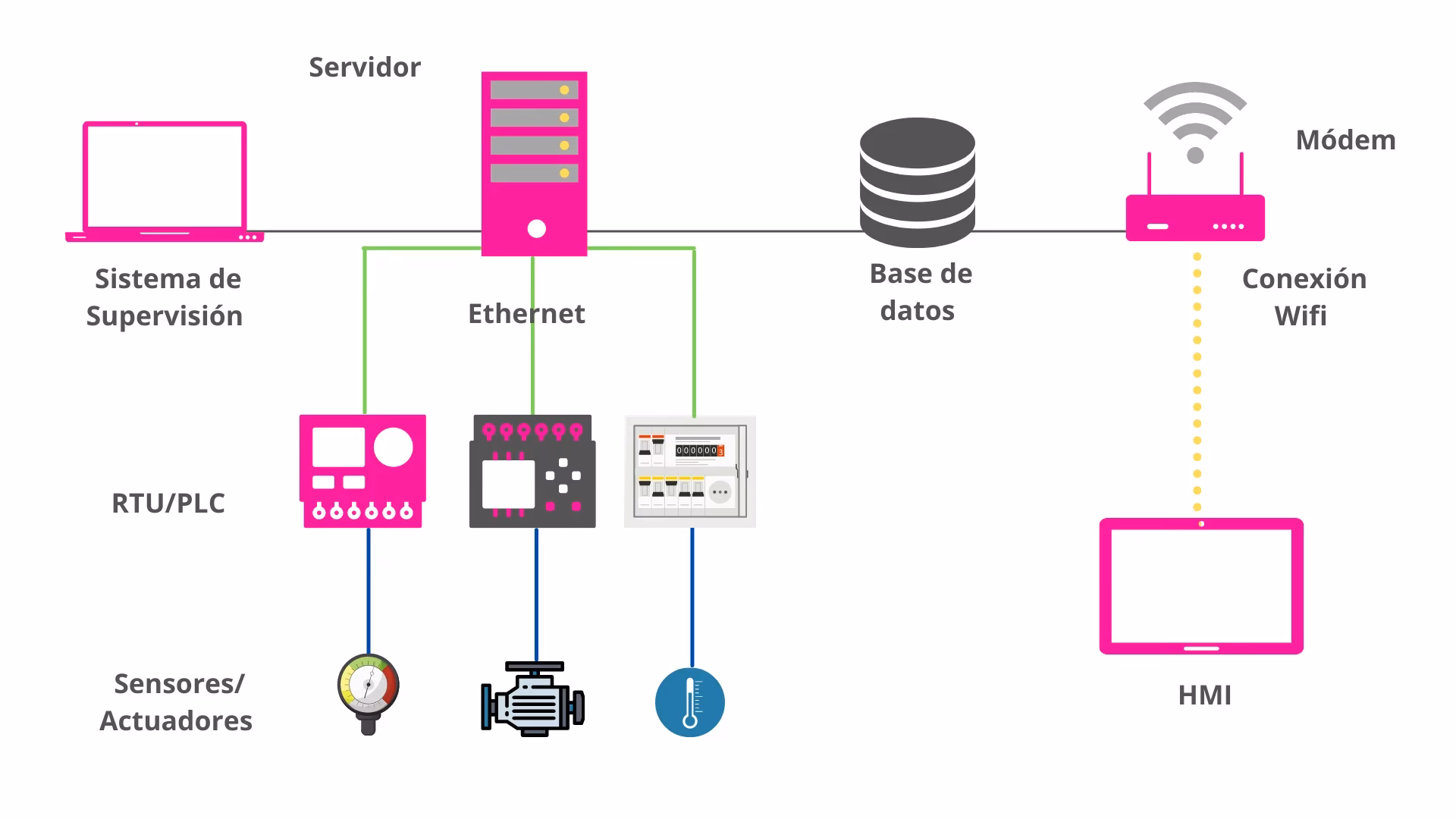

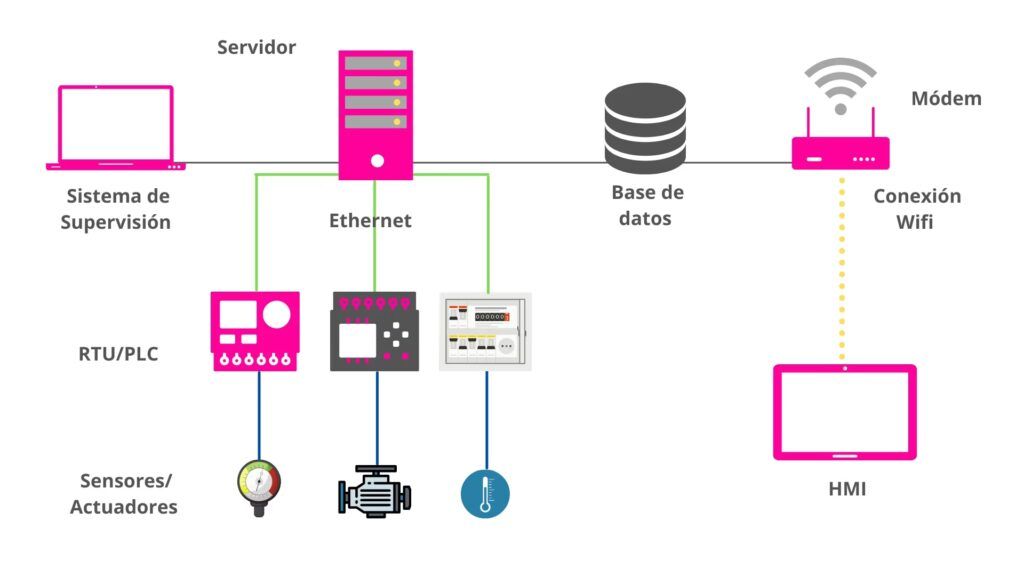

Arquitectura SCADA y Flujo de Datos

Dentro de la arquitectura de un sistema de control industrial (basada en modelos como PERA), el flujo de datos hacia y desde la base de datos se ubica en niveles superiores:

• Nivel 0 (Campo): Dispositivos como sensores y actuadores. Generan y reciben datos físicos.
• Nivel 1 (Control Directo): PLC y RTU. Interactúan directamente con el Nivel 0, recopilan datos y ejecutan control básico. Envían datos al Nivel 2/3.
• Nivel 2 (Supervisión de Planta): Sistemas locales de supervisión. Agregan datos de Nivel 1.
• Nivel 3 (Supervisión/Control a Nivel de Sitio): El núcleo del sistema SCADA. Aquí residen los servidores SCADA, el software HMI y, crucialmente, la Base de Datos. Recopila datos agregados de Niveles 1/2, los almacena y los presenta a los operadores a través de la HMI. También envía comandos de control a través de los Niveles inferiores.
• Nivel 4 (Programación de Producción): Sistemas de negocio (MES, ERP). Utilizan datos de la base de datos SCADA (a menudo a través de interfaces) para planificación y gestión a nivel empresarial.

La base de datos es, por tanto, el punto central donde convergen los datos de los niveles inferiores para ser utilizados por los niveles superiores y por los operadores.

Evolución y el Impacto en las Bases de Datos

La evolución de los sistemas SCADA ha tenido un impacto directo en sus bases de datos. Desde los sistemas monolíticos de primera generación con bases de datos propietarias y aisladas, pasando por sistemas distribuidos y en red que permitieron un mayor acceso a los datos (aunque a menudo limitados por estándares propietarios), hasta los sistemas modernos basados en web e IIoT (Industrial IoT).

Los sistemas SCADA modernos, a menudo integrados con la nube, aprovechan bases de datos más escalables, interoperables y accesibles. Utilizan protocolos de comunicación estándar y pueden integrarse más fácilmente con otras bases de datos empresariales. Esto facilita el análisis avanzado, el acceso remoto seguro a la información y la escalabilidad para manejar crecientes volúmenes de datos generados por un número cada vez mayor de dispositivos conectados.

Legado vs. Sistemas Modernos y sus Bases de Datos

• Escalabilidad: Las bases de datos de sistemas legados a menudo tenían límites estrictos en el volumen de datos y el número de puntos (tags) que podían manejar. Las bases de datos modernas, especialmente las basadas en la nube, ofrecen una escalabilidad mucho mayor para adaptarse a plantas en expansión y mayores resoluciones de datos.
• Interoperabilidad: Los sistemas legados solían usar bases de datos propietarias, dificultando la integración con otras aplicaciones o sistemas empresariales. Los sistemas modernos favorecen bases de datos estándar (SQL, etc.) y protocolos abiertos, facilitando la integración y el acceso a los datos desde otras plataformas.
• Comunicaciones: El acceso a las bases de datos legadas podía ser complicado, a menudo requiriendo conexiones directas o interfaces específicas. Los sistemas modernos permiten un acceso más flexible a través de redes estándar y APIs, facilitando el uso de los datos para análisis avanzados o aplicaciones móviles.
• Soporte: El soporte para bases de datos legadas puede ser limitado. Las bases de datos modernas se benefician del soporte general de bases de datos comerciales estándar y de la comunidad.

Preguntas Frecuentes sobre Bases de Datos en SCADA

¿Qué tipo de datos se almacenan en una base de datos SCADA?

Principalmente, datos de proceso en tiempo real (valores de sensores, estados de equipos, alarmas) junto con marcas de tiempo, y datos de configuración del sistema (estructura de la planta, dispositivos, variables, usuarios, etc.).

¿De dónde provienen los datos que se almacenan?

Los datos de proceso provienen de dispositivos de campo como PLC y RTU, que los adquieren de sensores y otros instrumentos, y los envían al sistema SCADA a través de redes de comunicación.

¿Para qué se utilizan los datos históricos?

Los datos históricos se utilizan para generar informes de producción, analizar tendencias de rendimiento, realizar mantenimiento predictivo, auditar operaciones y cumplir con requisitos regulatorios.

¿La base de datos de configuración es la misma que la base de datos de adquisición?

No, son distintas. La base de datos de adquisición almacena los valores de proceso recopilados a lo largo del tiempo, mientras que la base de datos de configuración almacena los ajustes y la estructura del propio sistema SCADA.

¿Son seguras las bases de datos SCADA?

La seguridad es una preocupación clave. Los sistemas SCADA modernos implementan medidas de seguridad para proteger el acceso a los datos y las comunicaciones, pero requieren una configuración y gestión adecuadas para ser efectivas.

Conclusión

La base de datos es, sin lugar a dudas, el corazón de un sistema SCADA. Es el repositorio central que recibe, organiza y almacena el torrente de información proveniente de la planta industrial. Sin una base de datos robusta y bien estructurada, las capacidades de supervisión, análisis, reporte y control de un sistema SCADA serían limitadas. Permite transformar datos brutos en información útil para la toma de decisiones, la optimización de procesos y la garantía de la seguridad y eficiencia operativa. Comprender el papel y la estructura de la base de datos es fundamental para cualquier persona involucrada en el diseño, implementación o gestión de sistemas SCADA en la Industria moderna.
