Diagrama Entidad Relación: La Clave de Datos

En el vasto universo de la gestión de datos, comprender cómo se relacionan las distintas piezas de información es fundamental. Aquí es donde entra en juego una herramienta poderosa y visual: el Diagrama Entidad Relación, conocido comúnmente como Diagrama ER o ERD (por sus siglas en inglés, Entity-Relationship Diagram). Este modelo conceptual no es solo un dibujo; es un mapa lógico que permite a desarrolladores, diseñadores y analistas visualizar cómo interactúan las entidades dentro de un sistema, sentando las bases para un diseño de base de datos robusto y eficiente.

https://www.youtube.com/watch?v=ygUXI2Jhc2VzZGVkYXRvc3JlbGFjaW9uZXM%3D

Creados en la década de 1970 por el informático Peter Chen, los Diagramas Entidad Relación se han convertido en un pilar en el diseño de bases de datos relacionales. Sin embargo, su utilidad trasciende este ámbito, aplicándose también para representar relaciones entre otros elementos de una organización, como roles, objetos tangibles o conceptos intangibles. En esencia, un ERD es un tipo especializado de diagrama de flujo que ilustra el flujo y la estructura de los datos, haciendo que sistemas complejos sean más accesibles y fáciles de entender para cualquier persona involucrada en su desarrollo o gestión.

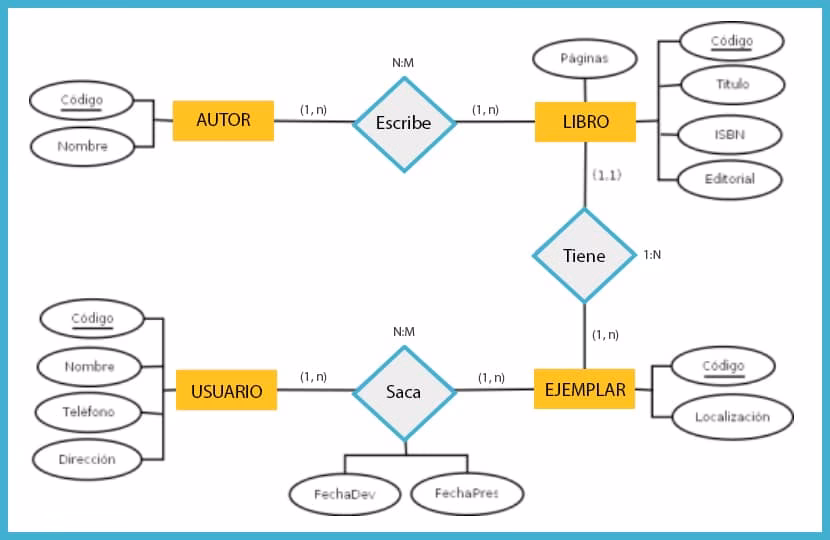

¿Qué es Exactamente un Diagrama Entidad Relación (DER)?

Un Diagrama Entidad Relación es una representación gráfica que ilustra la estructura lógica de una base de datos. Su objetivo principal es mostrar las distintas entidades (los objetos o conceptos sobre los que se almacena información) y cómo se relacionan entre sí. Piensa en él como el plano arquitectónico de tus datos.

Estos diagramas utilizan un conjunto estandarizado de símbolos para representar diferentes tipos de elementos y sus conexiones, lo que facilita su lectura e interpretación universalmente. Son una herramienta invaluable en la fase de diseño de cualquier sistema que maneje datos, ya que permiten modelar la estructura antes de construir la base de datos real. Al tener esta visión clara, los equipos pueden identificar requisitos, anticipar problemas y asegurar que la base de datos final sea escalable, eficiente y responda a las necesidades del negocio.

Importancia del Diagrama ER en el Diseño de Bases de Datos

El diseño de una base de datos es un proceso crítico que requiere una comprensión profunda de los datos que se almacenarán y cómo se utilizarán. Un ERD simplifica enormemente esta tarea al proporcionar una representación visual clara.

Permite a los desarrolladores y diseñadores:

• Visualizar la Estructura: Muestra de un vistazo las entidades clave, sus atributos y cómo se conectan.
• Identificar Relaciones: Define explícitamente cómo interactúan las entidades, lo cual es crucial para establecer claves primarias y foráneas en la base de datos.
• Planificar Antes de Implementar: Permite modelar diferentes escenarios y probar la lógica de las relaciones antes de escribir una sola línea de código SQL.
• Detectar Problemas Tempranamente: Ayuda a identificar redundancias, inconsistencias o lagunas en el diseño conceptual, ahorrando tiempo y recursos en etapas posteriores.
• Mejorar Bases de Datos Existentes: Un ERD de una base de datos actual puede revelar áreas de mejora, optimización o normalización.
• Facilitar la Comunicación: Sirve como un lenguaje común entre desarrolladores, analistas de negocio y partes interesadas para discutir y validar el diseño de la base de datos.

En resumen, el diagrama ER es una herramienta esencial para garantizar que una base de datos esté bien diseñada, sea eficiente y cumpla con los requisitos del sistema.

Componentes Fundamentales de un Diagrama Entidad Relación

Todo Diagrama Entidad Relación se construye a partir de tres componentes principales:

1. Entidades: Representan objetos del mundo real sobre los que se desea almacenar información. Pueden ser personas (Cliente, Empleado), lugares (Tienda, Almacén), eventos (Pedido, Venta), o conceptos (Producto, Curso). En los diagramas, las entidades se suelen representar con rectángulos. Existen entidades fuertes (que pueden existir por sí solas) y entidades débiles (cuya existencia depende de otra entidad), estas últimas a menudo representadas con un doble rectángulo.

2. Atributos: Son las características o propiedades de una entidad. Describen la información que se almacena sobre cada entidad. Por ejemplo, para la entidad "Cliente", los atributos podrían ser "Nombre", "Dirección", "Teléfono", "Correo Electrónico". Los atributos se representan típicamente con óvalos conectados a la entidad correspondiente.

3. Relaciones: Describen cómo se asocian o interactúan las entidades entre sí. Una relación es una conexión lógica entre dos o más entidades que tiene un significado en el contexto del sistema. Por ejemplo, un "Cliente" puede "Realizar" un "Pedido". Las relaciones se representan con rombos, conectados a las entidades que participan en la relación mediante líneas.

Símbolos Comunes en los Diagramas ER

Además de las formas básicas para entidades, atributos y relaciones, los ERD utilizan otros símbolos y notaciones:

• Líneas de Conexión: Son simples líneas que unen las entidades con sus atributos y con los rombos de relación. Indican la participación en una relación o la posesión de un atributo.
• Flechas: Aunque no siempre se usan en todos los estilos de notación ER, las flechas pueden indicar la dirección del flujo de información o la dependencia.
• Cardinalidades: Esta es una notación crucial que se coloca en las líneas de relación. Las cardinalidades indican el número mínimo y máximo de instancias de una entidad que pueden estar relacionadas con una instancia de otra entidad a través de una relación específica. Las cardinalidades comunes incluyen uno a uno (1:1), uno a muchos (1:N) y muchos a muchos (N:M). Por ejemplo, en la relación "Un Cliente puede Realizar muchos Pedidos", la cardinalidad entre Cliente y Pedido sería uno a muchos (1:N), indicando que una instancia de Cliente puede estar relacionada con cero, uno o muchos Pedidos, mientras que un Pedido está relacionado con exactamente un Cliente.

La combinación de estos símbolos permite construir un diagrama visual que representa fielmente la estructura y las interconexiones de los datos en un sistema.

Ventajas de Utilizar un Diagrama Entidad Relación

La adopción de los Diagramas Entidad Relación en el proceso de diseño ofrece múltiples beneficios:

• Visualización Clara de Relaciones: La principal ventaja es la capacidad de ver gráficamente cómo las diferentes partes del sistema de datos se conectan e interactúan. Esto ayuda a comprender la complejidad y a identificar oportunidades de optimización.
• Simplificación de Sistemas Complejos: Al descomponer un sistema grande en entidades manejables y mostrar sus relaciones, el ERD hace que la comprensión de estructuras de datos complejas sea mucho más sencilla y accesible.
• Herramienta Educativa y de Comunicación: Los ERD son excelentes para formar a nuevos miembros del equipo o para explicar la estructura de la base de datos a partes interesadas que no tienen conocimientos técnicos profundos. Proporcionan un punto de referencia común para discusiones y validación.
• Fácil de Crear y Entender: Aunque los sistemas subyacentes pueden ser complejos, la notación de los diagramas ER es relativamente simple y universalmente reconocida. No se requiere ser un experto en bases de datos para comprender los conceptos básicos representados en un ERD. Existen numerosas herramientas, algunas muy intuitivas, que facilitan su creación.

Ejemplo Práctico de un Diagrama ER

Consideremos un ejemplo sencillo basado en el recorrido de un cliente en una tienda online. Podemos identificar varias entidades clave:

• Cliente: Con atributos como ID_Cliente, Nombre, Dirección, Email.
• Pedido: Con atributos como ID_Pedido, Fecha_Pedido, Estado.
• Producto: Con atributos como ID_Producto, Nombre_Producto, Precio, Descripción.
• Categoría: Con atributos como ID_Categoría, Nombre_Categoría.
• Entrega: Con atributos como ID_Entrega, Dirección_Entrega, Fecha_Estimada.

Las relaciones podrían ser:

• Un Cliente puede Realizar muchos Pedidos (Relación 1:N).
• Un Pedido puede Contener muchos Productos (Relación 1:N, a menudo representada con una tabla intermedia si se necesita registrar la cantidad de cada producto en el pedido).
• Cada Producto pertenece a una Categoría (Relación 1:N o N:M dependiendo del diseño).
• Un Pedido tiene una Entrega asociada (Relación 1:1 o 1:N si un pedido puede dividirse en varias entregas).

Visualizar esto en un diagrama, con rectángulos para entidades, óvalos para atributos, rombos para relaciones y líneas con notación de cardinalidad, proporciona un mapa claro de cómo los datos fluyen y se interconectan desde que un cliente hace un pedido hasta que recibe sus productos.

Preguntas Frecuentes sobre Diagramas Entidad Relación

Aquí respondemos algunas dudas comunes:

¿Qué significa DER?

DER son las siglas de Diagrama Entidad Relación.

¿Para qué se utiliza principalmente un Diagrama Entidad Relación?

Se utiliza principalmente para modelar la estructura lógica de una base de datos, mostrando las entidades, sus atributos y las relaciones entre ellas. También sirve para modelar otros sistemas que involucren la interacción de diferentes conceptos u objetos.

¿Es necesario usar un software específico para crear un ERD?

Aunque puedes dibujar un ERD a mano, usar software especializado o herramientas online con plantillas facilita enormemente la creación, edición y colaboración en los diagramas, asegurando además la correcta aplicación de la notación.

¿Cuál es la diferencia entre una entidad fuerte y una entidad débil?

Una entidad fuerte puede existir por sí sola y tiene una clave primaria que la identifica unívocamente. Una entidad débil depende de la existencia de otra entidad (la entidad fuerte) para ser identificada, y su clave primaria se forma en parte por la clave primaria de la entidad fuerte.

¿Qué información proporcionan las cardinalidades?

Las cardinalidades en una relación indican cuántas instancias de una entidad pueden estar asociadas con cuántas instancias de otra entidad. Especifican el número mínimo y máximo de participaciones en la relación.

Conclusión

El Diagrama Entidad Relación es mucho más que un simple esquema; es una herramienta fundamental para el análisis, diseño y comunicación en el mundo de las bases de datos y el modelado de sistemas. Proporciona una visión clara y estructurada de cómo los datos se organizan y relacionan, permitiendo a los profesionales construir sistemas más eficientes, robustos y fáciles de mantener. Dominar la lectura y creación de ERD es una habilidad invaluable para cualquier persona involucrada en el ciclo de vida del desarrollo de software, asegurando que la base de datos, el corazón de muchos sistemas, esté diseñada sobre cimientos sólidos y lógicos.
