En el mundo de las bases de datos, la información se organiza de forma estructurada, generalmente en tablas. A medida que la complejidad de una base de datos aumenta, con numerosas tablas interconectadas por diversas relaciones, entender su arquitectura interna puede volverse un desafío considerable. Es aquí donde las representaciones visuales juegan un papel fundamental, tal como la definición general de un diagrama nos indica: una representación gráfica que simplifica la realidad para hacerla más comprensible y resaltar elementos clave.
https://www.youtube.com/watch?v=0gcJCdgAo7VqN5tD
Si bien el término específico "diagrama de tablas" no es una denominación técnica universalmente estandarizada en el ámbito de las bases de datos, suele referirse a una herramienta visual indispensable: la representación gráfica de la estructura de una base de datos, enfocándose principalmente en las tablas que la componen, sus columnas y las relaciones que existen entre ellas. Es, en esencia, un mapa visual de cómo se organizan y conectan los datos dentro de un sistema.
¿Por Qué Son Necesarios los Diagramas de Tablas?
Imaginar una base de datos compleja sin un mapa visual es como intentar navegar una ciudad desconocida sin un plano. Los diagramas de tablas (o diagramas de esquema, o diagramas Entidad-Relación físicos) son vitales por múltiples razones:
- Comprensión: Permiten a desarrolladores, administradores de bases de datos y analistas comprender rápidamente la estructura general y los detalles de una base de datos existente, sin tener que examinar líneas de código o definiciones textuales.
- Diseño: Son herramientas esenciales durante la fase de diseño de una nueva base de datos. Permiten modelar la estructura, identificar posibles problemas, optimizar la organización y asegurar que se cumplan los requisitos del negocio antes de escribir código.
- Comunicación: Facilitan la comunicación entre los miembros del equipo técnico y con los stakeholders no técnicos. Un diagrama es mucho más fácil de entender que una descripción textual detallada. Permite discutir y validar el diseño de la base de datos de manera efectiva.
- Documentación: Sirven como documentación viva de la base de datos. Un diagrama actualizado refleja el estado actual de la estructura, siendo invaluable para el mantenimiento y la evolución del sistema.
- Identificación de Problemas: Ayudan a visualizar redundancias, inconsistencias o estructuras ineficientes que podrían impactar el rendimiento o la integridad de los datos.

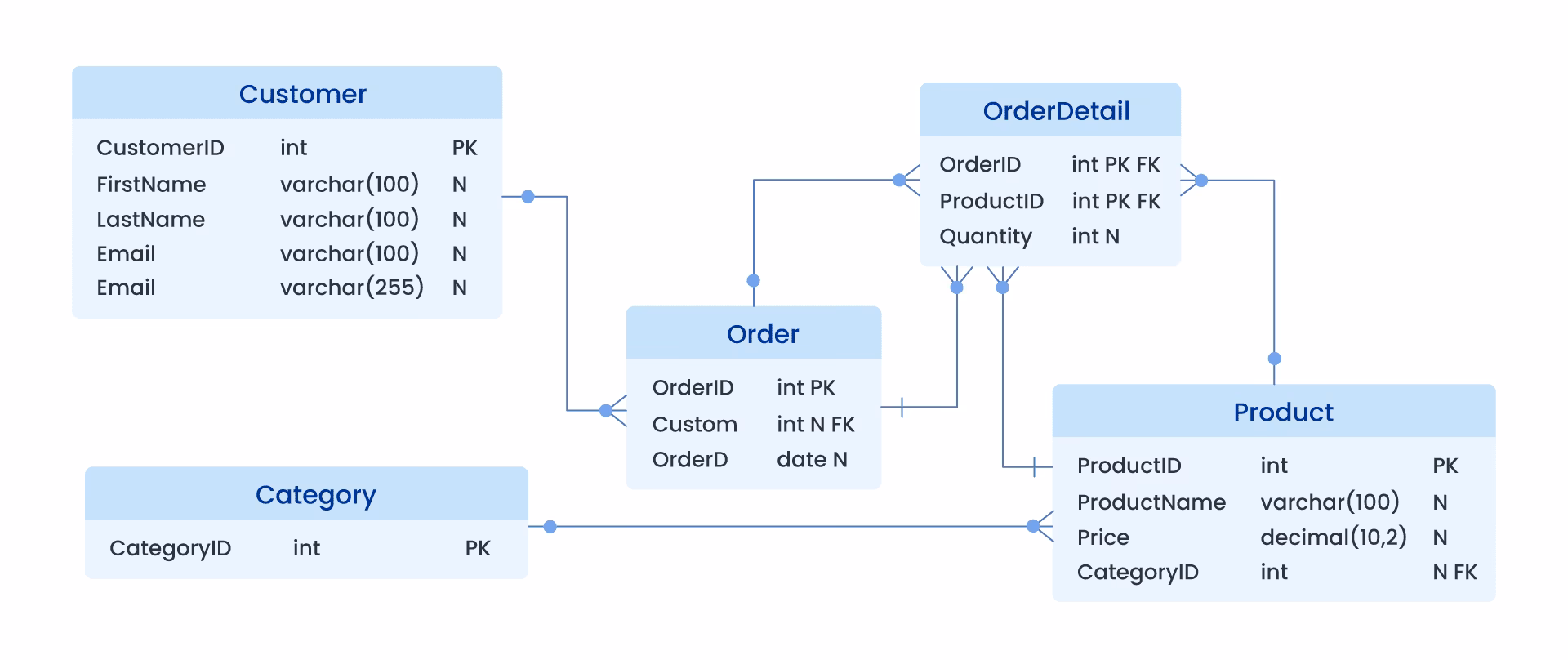

Componentes Clave de un Diagrama de Tablas
Un diagrama que representa tablas de base de datos típicamente incluye los siguientes elementos:
- Tablas: Cada Tabla en la base de datos se representa generalmente como una caja o rectángulo. El nombre de la tabla suele aparecer en la parte superior de la caja.
- Columnas (Atributos): Dentro de la caja de la tabla, se listan las columnas que componen esa tabla. A menudo se incluye el nombre de la columna y su tipo de dato (por ejemplo, VARCHAR, INT, DATE).
- Clave Primaria (PK): Se identifica claramente la columna o conjunto de columnas que forman la Clave Primaria de la tabla. La clave primaria identifica de forma única cada fila en la tabla.
- Clave Externa (FK): Las columnas que actúan como Clave Externa (Foreign Key) también se indican. Una clave externa es una columna (o conjunto de columnas) en una tabla que hace referencia a la clave primaria en otra tabla, estableciendo así una Relación entre las dos tablas.
- Relaciones: Las conexiones entre tablas se representan mediante líneas. Estas líneas unen la clave externa de una tabla con la clave primaria de la tabla relacionada. La notación en los extremos de la línea indica el tipo de relación (cardinalidad), como uno a uno (1:1), uno a muchos (1:N), o muchos a muchos (N:M).
Diagramas Relacionados: Esquema vs. Entidad-Relación
Es importante mencionar que el concepto de "diagrama de tablas" a menudo se solapa o se confunde con tipos de diagramas más formalmente definidos en el diseño de bases de datos:
- Diagrama de Esquema (Schema Diagram): Este tipo de Diagrama se centra en la estructura física de la base de datos tal como está implementada en un sistema de gestión de bases de datos (SGBD) específico. Muestra las tablas, columnas, tipos de datos, claves primarias y externas, índices y las relaciones tal como están definidas. Es muy similar a lo que comúnmente se entiende por "diagrama de tablas".
- Diagrama Entidad-Relación (DER o ERD): Un DER es un modelo más conceptual o lógico que representa entidades (cosas o conceptos sobre los que se almacena información), sus atributos y las relaciones entre ellas. Existen diferentes niveles de DER: conceptual, lógico y físico. El DER físico es el más cercano al diagrama de esquema, ya que mapea las entidades a tablas y los atributos a columnas, pero su objetivo original es modelar la realidad del negocio, no necesariamente la implementación física exacta.
Aunque el término "diagrama de tablas" puede ser impreciso, en la práctica, la mayoría de las veces se refiere a una visualización del esquema físico o un DER físico.
Comparativa Simple: Diagrama de Esquema vs. Diagrama Entidad-Relación (Físico)
| Característica | Diagrama de Esquema | Diagrama Entidad-Relación (Físico) |
|---|---|---|
| Enfoque Principal | Estructura física de la base de datos implementada (Tablas, columnas, tipos de datos, claves). | Mapeo de entidades y relaciones del negocio a la estructura de tablas física. |
| Nivel de Abstracción | Bajo (Cercano a la implementación real). | Medio (Puente entre el modelo lógico y la implementación física). |
| Uso Común | Documentación de bases de datos existentes, administración, optimización física. | Diseño de nuevas bases de datos, comunicación entre analistas y desarrolladores, documentación. |
| Elementos Típicos | Tablas, Columnas, Tipos de Datos, PK, FK, Índices. | Tablas (derivadas de entidades), Columnas (derivadas de atributos), PK, FK, Relaciones con cardinalidad. |
Creando y Leyendo Diagramas de Tablas
La creación de estos diagramas puede realizarse de varias maneras:
- Herramientas de SGBD: La mayoría de los sistemas de gestión de bases de datos (como SQL Server Management Studio, MySQL Workbench, pgAdmin para PostgreSQL) incluyen herramientas gráficas para generar diagramas de bases de datos existentes o diseñar nuevas estructuras visualmente.
- Herramientas de Modelado de Datos: Existen aplicaciones dedicadas al modelado de datos (como Erwin Data Modeler, PowerDesigner, o herramientas más generales como draw.io, Lucidchart) que permiten crear diagramas complejos y generar scripts SQL a partir de ellos.
- Herramientas de Código: Algunas herramientas permiten definir la estructura de la base de datos mediante código y luego generar el diagrama a partir de esa definición.
Para leer un diagrama de tablas, es fundamental entender la notación utilizada para las relaciones (por ejemplo, "pata de cuervo" para muchos, un círculo para cero, una línea para uno). Identificar las claves primarias y externas es clave para seguir el flujo de datos y entender cómo se vinculan las diferentes piezas de información.
Importancia para Diferentes Roles
La visualización de la estructura de la base de datos es valiosa para diversos profesionales:
- Desarrolladores: Para entender cómo acceder y manipular los datos, escribir consultas eficientes y diseñar la lógica de la aplicación.
- Administradores de Bases de Datos (DBAs): Para gestionar el rendimiento, planificar el crecimiento, asegurar la integridad y realizar tareas de mantenimiento.
- Analistas de Datos: Para comprender la disponibilidad y organización de los datos para informes y análisis.
- Arquitectos de Software: Para integrar la base de datos en la arquitectura general del sistema.
Preguntas Frecuentes sobre Diagramas de Tablas
¿Un diagrama de tablas es lo mismo que un Diagrama Entidad-Relación (DER)?
No exactamente. Un DER, especialmente en sus niveles conceptual y lógico, modela entidades y relaciones del mundo real. Un diagrama de tablas (o diagrama de esquema) se enfoca en la implementación física en la base de datos (tablas, columnas, tipos de datos, claves). Un DER físico es lo más parecido, ya que es el resultado de mapear un DER lógico a una estructura de base de datos concreta.
¿Necesito siempre un diagrama para mi base de datos?
Para bases de datos muy pequeñas y simples, quizás no sea estrictamente necesario para la comprensión básica. Sin embargo, para cualquier base de datos de tamaño moderado o grande, un diagrama es indispensable para el diseño, la documentación y la comunicación.
¿El diagrama muestra los datos reales dentro de las tablas?
No, un diagrama de tablas muestra la estructura de la base de datos (nombres de tablas, columnas, tipos, relaciones), no el contenido real de los datos que hay dentro de las filas.
¿Qué notación se utiliza para las relaciones?
Hay varias notaciones comunes, incluyendo la notación de "pata de cuervo" (Crow's Foot), la notación de Chen, y la notación UML. La notación de pata de cuervo es muy popular por su claridad al mostrar la cardinalidad (uno, muchos, cero).
Conclusión
Aunque el término "diagrama de tablas" pueda variar, la necesidad de visualizar la estructura de una base de datos es innegable. Ya sea que lo llamemos diagrama de esquema o diagrama Entidad-Relación físico, esta representación gráfica de tablas, columnas y relaciones es una herramienta fundamental para cualquier persona que trabaje con bases de datos. Permite transformar la complejidad de una estructura de datos abstracta en un formato visualmente comprensible, facilitando el diseño, la comunicación, la documentación y, en última instancia, el manejo efectivo de la información.
