En el complejo mundo del desarrollo de software y la gestión de información, visualizar y comprender la estructura de un sistema es fundamental. Aquí es donde entran en juego las herramientas de modelado, y una de las más potentes y reconocidas es el Lenguaje Unificado de Modelado (UML).
UML no es solo una herramienta para programadores; es un lenguaje visual que permite describir, especificar, construir y documentar los artefactos de un sistema. Aunque UML abarca diversos diagramas para modelar diferentes aspectos (comportamiento, interacción, estructura), uno de los más relevantes para entender la organización de la información es el Diagrama de Clases.
¿Qué es el Diagrama de Clases UML?

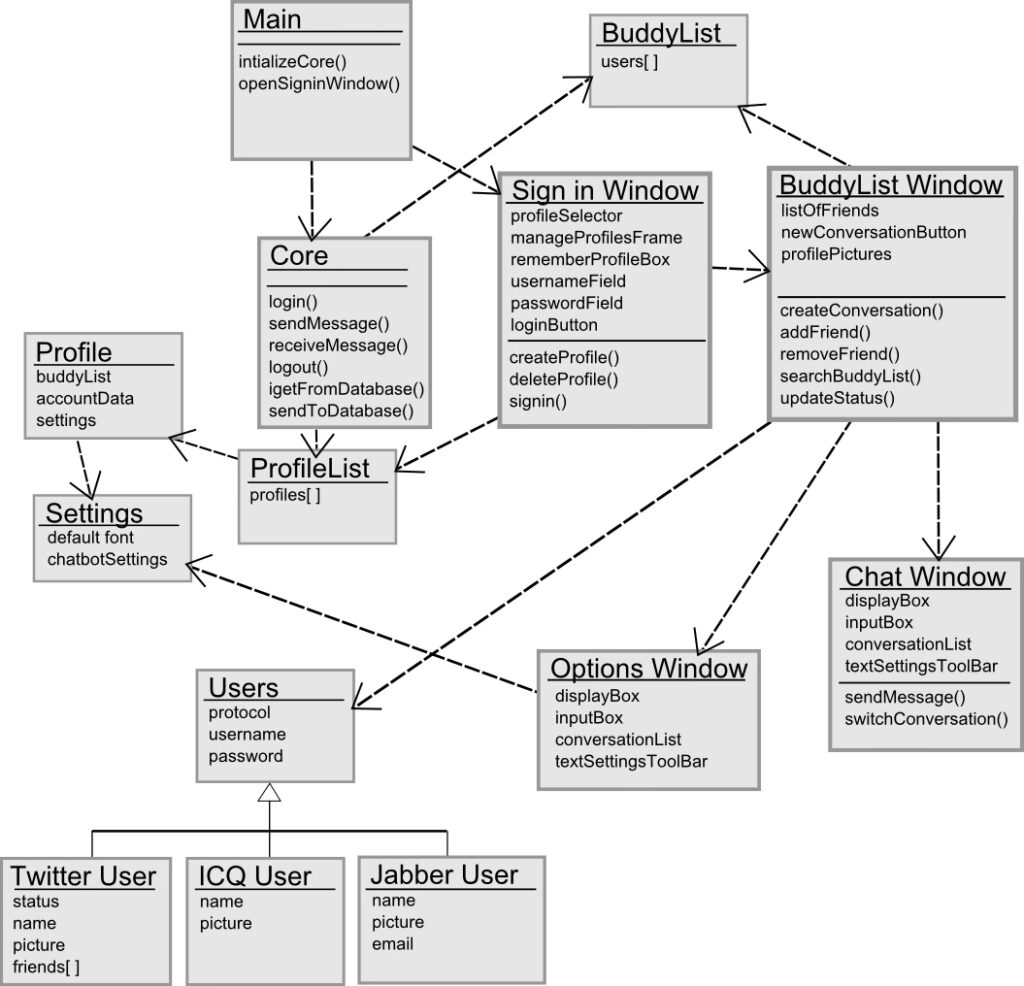

El Diagrama de Clases es el pilar fundamental del modelado orientado a objetos dentro de UML. Es un tipo de diagrama de estructura estática que describe la estructura de un sistema mostrando sus clases, sus atributos, las operaciones (o métodos) que pueden realizar y las relaciones entre ellas. Piénsalo como un plano detallado de los bloques de construcción de tu sistema.
Este diagrama se utiliza tanto para el modelado conceptual general de la estructura de una aplicación como para el modelado detallado, que sirve de base directa para la programación. Las clases en un diagrama de clases representan tanto los elementos principales y las interacciones en la aplicación, como las clases que finalmente se codificarán.
Componentes Principales de un Diagrama de Clases
Un diagrama de clases se compone principalmente de:
- Clases: Representadas por un rectángulo dividido en tres secciones: el nombre de la clase, sus atributos y sus operaciones (métodos).
- Atributos: Las propiedades o características de una clase. Se listan en la segunda sección del rectángulo.
- Operaciones (Métodos): Las funciones o comportamientos que una clase puede realizar. Se listan en la tercera sección.
UML también permite especificar información adicional sobre los miembros de una clase:
- Visibilidad: Indica quién puede acceder a un miembro. Se utilizan notaciones como:
+Público-Privado#Protegido~Paquete (Package)
- Alcance (Scope): Define si un miembro pertenece a una instancia específica de la clase (alcance de instancia, por defecto) o a la clase en sí misma (alcance de clase). El alcance de clase se indica subrayando el nombre del miembro.
- Propiedades Derivadas: Un atributo cuyo valor se calcula a partir de otra información. Se indica con una barra inclinada (
/) antes del nombre del atributo.
Las Relaciones en UML: Conectando las Clases
Las relaciones son el pegamento que une las clases, mostrando cómo interactúan y se asocian entre sí. UML define varios tipos de relaciones:
Relaciones a Nivel de Instancia
- Dependencia: Representa una conexión semántica débil entre dos elementos. Un cambio en la definición de un elemento (el proveedor o destino) puede causar cambios en el otro (el cliente o fuente). Es unidireccional y se muestra con una línea discontinua con una flecha abierta que apunta del cliente al proveedor. A veces, la relación es tan débil que se implementa solo como argumentos de funciones miembro.
- Asociación: Representa una familia de enlaces estructurales. Es la relación más común y general. Se representa como una línea sólida entre dos clases. Puede tener un nombre, roles en cada extremo, multiplicidad y navegabilidad. La multiplicidad indica cuántas instancias de una clase están relacionadas con una instancia de la otra clase (ej. 1, *, 0..1, 1..*).
- Agregación: Es una variante de la relación de asociación que representa una relación de "parte-todo" o "tiene un". Es una forma más específica de asociación donde una clase es una colección o contenedor de otras clases. Gráficamente, se representa con un diamante vacío en el extremo de la clase contenedora. La clave aquí es que las partes pueden existir independientemente del contenedor. Si el contenedor es destruido, las partes generalmente no lo son.
- Composición: Es una forma más fuerte de agregación. También es una relación de "parte-todo", pero el agregado (el todo) controla el ciclo de vida de los elementos que agrega (las partes). Se representa con un diamante relleno en el extremo de la clase contenedora. Si el contenedor es destruido, las partes *también* son destruidas. Es una relación de contención "física" o de propiedad fuerte.
Diferencias Clave entre Agregación y Composición
Aunque ambas son relaciones de parte-todo, su distinción es crucial:
| Característica | Agregación | Composición |
|---|---|---|
| Tipo de Relación | Parte-Todo Débil ("tiene un") | Parte-Todo Fuerte ("es parte de", propiedad) |
| Ciclo de Vida de la Parte | Independiente del todo | Dependiente del todo (se destruye con él) |
| Representación Gráfica | Diamante vacío en el lado del todo | Diamante relleno en el lado del todo |
| Ejemplo | Un Departamento tiene Profesores (los profesores existen sin el departamento) | Un Coche tiene un Motor (el motor es parte integral y no existe sin el coche específico) |
Relaciones a Nivel de Clase
- Generalización (Herencia): También conocida como relación "es un". Captura la idea de que una clase (la subclase o clase hija) es una forma especializada de otra (la superclase o clase padre). Una instancia de la subclase es también una instancia de la superclase. Se representa con un triángulo vacío en el extremo de la superclase.
- Realización (Implementación): Una relación en la que un elemento (el cliente, típicamente una clase) implementa o ejecuta el comportamiento especificado por otro elemento (el proveedor, típicamente una interfaz). Se representa con una línea discontinua con un triángulo vacío en el extremo del proveedor (interfaz).

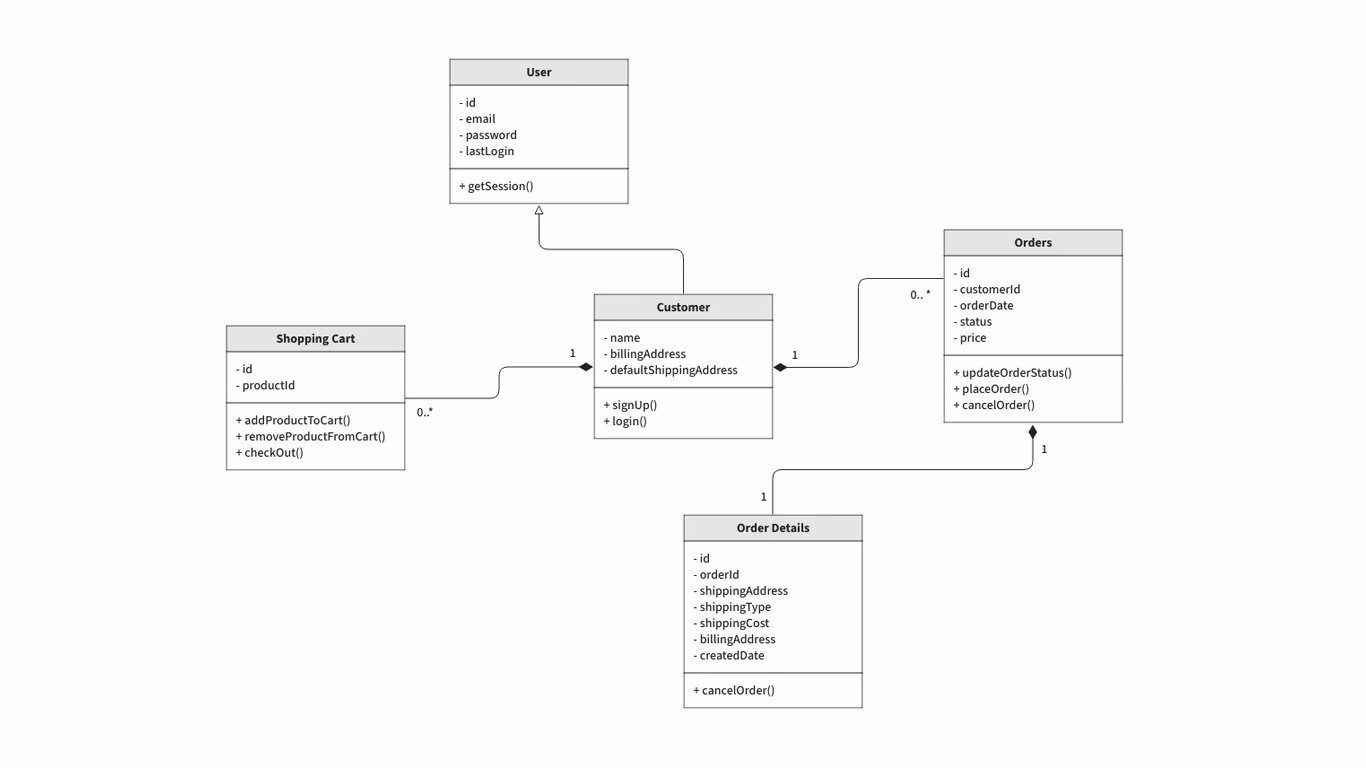

¿Se Puede Utilizar UML para Modelar Datos? UML vs. Diagramas ER
Sí, definitivamente UML puede ser utilizado para el modelado de datos. De hecho, el diagrama de clases es el equivalente en el mundo orientado a objetos de lo que son los Diagramas Entidad-Relación (ERD) en el mundo de las bases de datos relacionales.
Mientras que los ERD son la técnica por defecto para diseñar bases de datos relacionales (tablas, atributos, claves foráneas), los Diagramas de Clases UML fueron diseñados principalmente para el diseño de clases en lenguajes de programación orientados a objetos (como Java o C#), pero su capacidad para describir la estructura estática los hace perfectamente aplicables al modelado de datos.
Al usar un Diagrama de Clases para modelar datos, los conceptos se mapean de la siguiente manera:
- Las Clases UML equivalen a las Entidades o Tablas en un ERD.
- Los Atributos de una clase equivalen a los Atributos o Columnas en un ERD.
- Las Operaciones (Métodos) de una clase pueden verse, en un contexto de base de datos, como equivalentes a Procedimientos Almacenados asociados a una tabla (aunque esto es menos directo que la equivalencia de clases y atributos).
- Las Relaciones a nivel de instancia en UML (Asociación, Agregación, Composición) son equivalentes a las Relaciones (o la implementación de claves foráneas) en un ERD.
La principal diferencia al usar UML para modelar datos es que los Diagramas de Clases incluyen relaciones a nivel de clase como la Generalización (Herencia) y la Realización. Estas relaciones no tienen un equivalente directo en el modelo relacional tradicional, aunque conceptos como la herencia se pueden simular de diversas maneras en una base de datos relacional, no son una característica nativa del modelo.
Los ERD son excelentes para visualizar esquemas de bases de datos relacionales y comunicar una vista de alto nivel de los datos tabulares. Los Diagramas de Clases UML son más generales y pueden modelar no solo la estructura de los datos sino también el comportamiento (métodos) y las relaciones de herencia que son clave en el desarrollo orientado a objetos.
Tabla Comparativa: Diagramas de Clases UML vs. Diagramas ER (para Modelado de Datos)
| Aspecto | Diagrama de Clases UML | Diagrama Entidad-Relación (ERD) |
|---|---|---|
| Propósito Principal | Modelado de sistemas OO (estructura estática) | Modelado de bases de datos relacionales |
| Elemento Básico 1 | Clase | Entidad |
| Elemento Básico 2 | Atributo | Atributo |
| Elemento Básico 3 | Operación/Método | (No tiene equivalente directo; quizás Procedimiento Almacenado) |
| Relaciones a Nivel de Instancia | Asociación (simple, agregación, composición), Dependencia | Relación (implica claves foráneas) |
| Relaciones a Nivel de Clase | Generalización (Herencia), Realización | No tiene equivalente directo |
| Foco | Estructura de clases y sus interacciones/herencia | Estructura de tablas y sus relaciones |
| Ideal para | Sistemas orientados a objetos, modelado conceptual amplio, también datos tabulares | Bases de datos relacionales, datos tabulares |
En resumen, aunque los ERD son la herramienta más común y específica para el diseño de bases de datos relacionales, los Diagramas de Clases UML ofrecen una alternativa válida, especialmente cuando se modela un sistema completo donde la capa de datos está estrechamente ligada a un diseño orientado a objetos. También son útiles para modelar datos en contextos no relacionales o bases de datos orientadas a objetos.
Preguntas Frecuentes (FAQ)
- ¿Qué es un diagrama UML en una base de datos?
- Un diagrama UML (específicamente un Diagrama de Clases) utilizado en el contexto de bases de datos no se refiere a un diagrama *dentro* de la base de datos, sino a un diagrama usado *para modelar la estructura* de los datos que serán almacenados en una base de datos. Ayuda a visualizar las tablas (como clases), sus columnas (atributos) y las relaciones entre ellas, aunque los ERD son más tradicionales para este fin en bases de datos relacionales.
- ¿Qué es un diagrama de clases en una base de datos?
- Similar a la pregunta anterior, un diagrama de clases usado en el contexto de bases de datos es una aplicación del diagrama de clases UML para modelar la estructura de la base de datos. Las clases representan las entidades o tablas, los atributos representan las columnas y las relaciones modelan cómo se conectan las tablas, similar a cómo lo haría un Diagrama Entidad-Relación, pero con la simbología y conceptos de UML.
- ¿Qué es el diagrama de clases UML?
- Es un tipo fundamental de diagrama en el Lenguaje Unificado de Modelado (UML) que describe la estructura estática de un sistema. Muestra las clases del sistema, sus atributos, operaciones y las relaciones entre ellas. Es esencial para el modelado orientado a objetos y puede ser adaptado para otros dominios, como el modelado de datos.
- ¿Se puede utilizar UML para modelar datos?
- Sí, es posible y, en muchos casos, útil utilizar Diagramas de Clases UML para modelar datos. Proporcionan una alternativa a los Diagramas Entidad-Relación, especialmente en entornos de desarrollo orientado a objetos, permitiendo describir la estructura de los datos utilizando la misma notación que se usa para modelar el resto del sistema. Sin embargo, es importante reconocer que los ERD son la convención estándar para el diseño de bases de datos relacionales.
Comprender y utilizar los Diagramas de Clases UML es una habilidad valiosa para cualquier profesional de la tecnología, ya que facilitan la comunicación, el diseño y la documentación de sistemas complejos, incluyendo la forma en que se estructuran y relacionan los datos.
