Historia y Evolución de los Diagramas Entidad-Relación

Los sistemas de gestión de bases de datos son el corazón de la mayoría de las aplicaciones modernas. Para entender y diseñar estas complejas estructuras de información, los profesionales recurren a herramientas visuales que permitan representar de forma clara cómo se relacionan los diferentes elementos. Una de las herramientas más fundamentales y perdurables en este campo es el Diagrama Entidad-Relación, conocido comúnmente por sus siglas DER o ERD (del inglés Entity-Relationship Diagram).

Aunque hoy en día son omnipresentes en el diseño de bases de datos, los DERs tuvieron un origen y una evolución que vale la pena explorar para comprender su propósito y su impacto. Su desarrollo marcó un hito en la forma en que los informáticos abordaban la modelización de datos, proporcionando un marco unificado donde antes existía la fragmentación.

El Nacimiento de una Idea Unificadora: Peter Chen

La necesidad de una forma estandarizada y visual de representar las bases de datos se hizo evidente a medida que estas estructuras se volvían más complejas. En la década de 1970, el panorama del modelado de datos estaba dividido. Existían diferentes enfoques, cada uno con sus propias ventajas y desventajas, pero ninguno ofrecía una vista completa e integrada de la base de datos. Entre estos modelos se encontraban el modelo de red, el modelo relacional y el modelo de conjunto de entidades.

Fue en este contexto donde emergió la figura del científico informático Peter Chen. Chen reconoció la necesidad de un enfoque que pudiera unificar las fortalezas de los modelos existentes y eliminar las ambigüedades inherentes a su uso individual. Su visión era crear un modelo conceptual que fuera independiente de la implementación física y que permitiera a los diseñadores y usuarios comprender la estructura de los datos de una manera intuitiva.

El resultado de su trabajo fue el modelo Entidad-Relación, cuya propuesta fue publicada en un influyente artículo en 1976 titulado "El Modelo Entidad-Relación: Hacia una Vista Unificada de los Datos". Este artículo sentó las bases de lo que hoy conocemos como los Diagramas Entidad-Relación. La genialidad del modelo de Chen residía en su simplicidad y su poder para representar los componentes esenciales de una base de datos: las entidades (objetos o conceptos del mundo real) y las relaciones (cómo se conectan estas entidades).

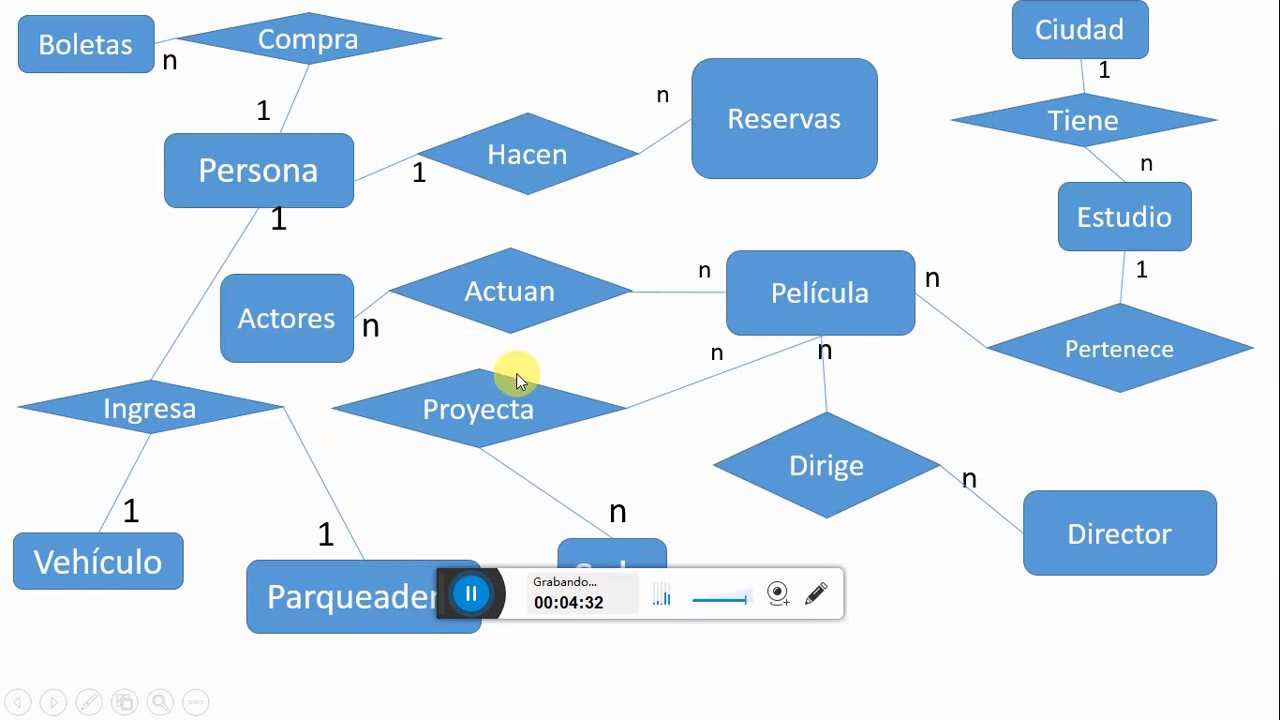

El modelo de Chen proporcionó un marco unificado que permitió visualizar una base de datos de una manera que antes no era posible. Al representar las entidades como rectángulos y las relaciones como rombos, conectados por líneas, se creó un lenguaje visual claro para describir la estructura de los datos. Esto facilitó enormemente la comunicación entre diseñadores de bases de datos, programadores y usuarios finales, asegurando que todos tuvieran una comprensión compartida del sistema de información.

Influencias y Precursores

Ninguna innovación surge de la nada, y el trabajo de Peter Chen no fue la excepción. Chen fue influenciado significativamente por científicos e ingenieros que exploraron ideas similares antes que él. Uno de los precursores más notables fue Charles Bachman.

Charles Bachman trabajó en la visualización de bases de datos en la década de 1960. Sus esfuerzos en este campo llevaron al desarrollo de lo que se conoce como diagramas de estructura de datos, popularmente llamados diagramas de Bachman. Estos diagramas ya buscaban representar las estructuras de datos y sus conexiones, sentando un precedente importante para la visualización de bases de datos que inspiraría trabajos posteriores, incluido el de Chen.

La contribución de Bachman demostró la utilidad de la representación gráfica para entender sistemas de datos complejos y allanó el camino para enfoques más sofisticados como el modelo Entidad-Relación de Chen.

Refinamiento y Evolución: La Notación IE

El modelo Entidad-Relación de Peter Chen fue rápidamente adoptado y reconocido por su valor. Sin embargo, como suele ocurrir con las ideas pioneras, hubo esfuerzos posteriores para refinar y mejorar la notación y las convenciones utilizadas en los diagramas.

En la década de 1980, otro destacado científico informático, James Martin, trabajó en la mejora del modelo ER de Chen. Martin introdujo una notación que se conoce hoy en día como la Notación IE (Information Engineering). Esta notación se hizo muy popular, particularmente en ciertos entornos de desarrollo de sistemas.

Una de las principales diferencias que introdujo la Notación IE fue la forma de expresar la Cardinalidad de las relaciones. La cardinalidad describe cuántas instancias de una entidad se relacionan con cuántas instancias de otra entidad (por ejemplo, uno a uno, uno a muchos, muchos a muchos). Mientras que Chen tenía su propia forma de representar esto, la Notación IE popularizó el uso de un símbolo gráfico conocido como la Pata de Cuervo (Crow's Foot) para representar las relaciones de 'uno a muchos' o 'muchos a muchos'. Este símbolo visualmente distintivo facilitó la lectura rápida de la cardinalidad en los diagramas y se convirtió en un estándar de facto en muchas herramientas de modelado.

La Notación IE de James Martin no reemplazó completamente la notación original de Chen, sino que ofreció una alternativa que muchos diseñadores encontraron más intuitiva para representar la cardinalidad, uno de los aspectos cruciales en el diseño de bases de datos relacionales.

El Legado del Modelo Entidad-Relación

El modelo Entidad-Relación propuesto por Peter Chen y refinado por figuras como James Martin dejó una huella indeleble en el campo de la informática y los sistemas de información. Su capacidad para proporcionar una vista conceptual clara y unificada de los datos lo convirtió en una herramienta indispensable.

De hecho, el modelo Entidad-Relación es, en muchos sentidos, la base sobre la que se construyeron prácticas posteriores en el modelado de sistemas de información. Un ejemplo destacado es el Lenguaje Unificado de Modelado (UML - Unified Modeling Language). Aunque UML es un lenguaje de modelado mucho más amplio que abarca diversos aspectos del diseño de software, sus diagramas de clases, que representan estructuras de datos y relaciones, tienen una clara influencia y paralelismos con los conceptos fundamentales de entidades, atributos y relaciones definidos en el modelo ER.

La duradera relevancia de los DERs radica en su capacidad para servir como un puente entre el mundo real (con sus entidades y relaciones) y el diseño técnico de una base de datos. Permiten modelar la lógica de negocio y los requisitos de datos de una manera que es comprensible tanto para los expertos técnicos como para los stakeholders no técnicos.

Componentes Clave de un DER (Basado en su Historia)

Aunque el texto proporcionado se centra en la historia, podemos inferir los componentes fundamentales mencionados:

• Entidades: Representan objetos o conceptos del mundo real (por ejemplo, un estudiante, un curso, un libro).
• Relaciones: Describen la asociación entre dos o más entidades (por ejemplo, un estudiante se inscribe en un curso, un autor escribe un libro).
• Cardinalidad: Indica cuántas instancias de una entidad se relacionan con instancias de otra entidad. Como vimos, la forma de representarla evolucionó (Notación de Chen vs. Notación IE/Pata de Cuervo).

Estos componentes son los pilares conceptuales que Peter Chen unificó y que James Martin ayudó a refinar en su representación gráfica.

Comparando Notaciones de Cardinalidad (Mencionado en el Texto)

Esta tabla simple ilustra la diferencia específica en la representación de la cardinalidad que el texto menciona como una contribución clave de James Martin.

Preguntas Frecuentes sobre la Historia de los DERs

Aquí respondemos algunas preguntas comunes basadas en la información que hemos explorado:

¿Quién creó el modelo Entidad-Relación?

El modelo Entidad-Relación fue desarrollado por el científico informático Peter Chen y presentado en su artículo de 1976.

¿Por qué se necesitaban los Diagramas Entidad-Relación?

Se necesitaban para unificar las diferentes formas existentes de modelar bases de datos (como el modelo de red, relacional y conjunto de entidades) en una única vista comprensible y visual, eliminando ambigüedades y mejorando el diseño.

¿Qué es la Notación IE?

La Notación IE (Information Engineering) es una notación para Diagramas Entidad-Relación introducida por James Martin en la década de 1980, que refinó el modelo original de Chen, particularmente en la forma de representar la cardinalidad.

¿Qué es la Pata de Cuervo en los DERs?

La Pata de Cuervo es un símbolo gráfico utilizado en la Notación IE de James Martin para representar visualmente las relaciones de cardinalidad 'uno a muchos' o 'muchos a muchos' en un diagrama Entidad-Relación.

Conclusión

Desde la necesidad de unificar modelos de datos fragmentados hasta la creación de un lenguaje visual estándar, la historia de los Diagramas Entidad-Relación es un testimonio de la evolución de las técnicas de diseño de bases de datos. Figuras pioneras como Peter Chen, con su modelo original, y James Martin, con sus refinamientos como la Notación IE y la popularización de la Pata de Cuervo, sentaron las bases para la forma en que hoy concebimos y representamos las estructuras de información. Aunque la tecnología avanza, la comprensión de las entidades y sus relaciones sigue siendo un pilar fundamental, y los DERs continúan siendo una herramienta esencial en el arsenal de cualquier profesional de datos.
