Al diseñar una base de datos, solemos pensar en cómo dos elementos se relacionan entre sí: un cliente con sus pedidos, un libro con su autor, etc. Estas son las relaciones binarias, las más comunes y sencillas de visualizar e implementar. Sin embargo, el mundo real es complejo, y a veces, una situación requiere relacionar simultáneamente a tres entidades distintas. Es aquí donde entran en juego las relaciones ternarias, un concepto fundamental en el modelado de datos conceptual que, aunque poderoso para la representación, presenta un desafío interesante a la hora de traducirlo a una base de datos operativa.
¿Qué es una Relación Ternaria?
En la teoría de bases de datos, el 'grado' de una relación indica cuántas entidades participan en ella. Una relación binaria tiene grado 2. Una relación ternaria, como su nombre indica, tiene grado 3, involucrando a tres entidades distintas de forma simultánea. Aunque menos frecuentes que las binarias, existen y son necesarias para modelar con precisión ciertas situaciones del mundo real.
Imagina, por ejemplo, una institución educativa. Queremos registrar qué estudiante toma qué materia y con qué profesor. Podríamos pensar en relaciones binarias separadas (Estudiante-Materia, Profesor-Materia, Estudiante-Profesor), pero ninguna de ellas por sí sola captura la información completa de quién (Estudiante) toma qué (Materia) con quién (Profesor) en una instancia particular. Una relación ternaria entre Estudiante, Materia y Profesor modela precisamente esta interacción conjunta.
Ejemplos Comunes de Relaciones Ternarias
Además del ejemplo educativo, otros escenarios donde una relación ternaria puede ser útil en la fase conceptual incluyen:
- Proyecto - Empleado - Rol: Un empleado (Empleado) trabaja en un proyecto (Proyecto) desempeñando un rol específico (Rol). La combinación de los tres es lo que define una asignación particular.
- Proveedor - Pieza - Proyecto: Un proveedor (Proveedor) suministra una pieza (Pieza) para un proyecto específico (Proyecto).
- Paciente - Médico - Medicamento: Un paciente (Paciente) recibe un medicamento (Medicamento) recetado por un médico específico (Médico) en una consulta particular.
Estas situaciones no pueden ser representadas fielmente solo con relaciones binarias sin perder información o crear ambigüedades.
Representación Conceptual en Diagramas ER

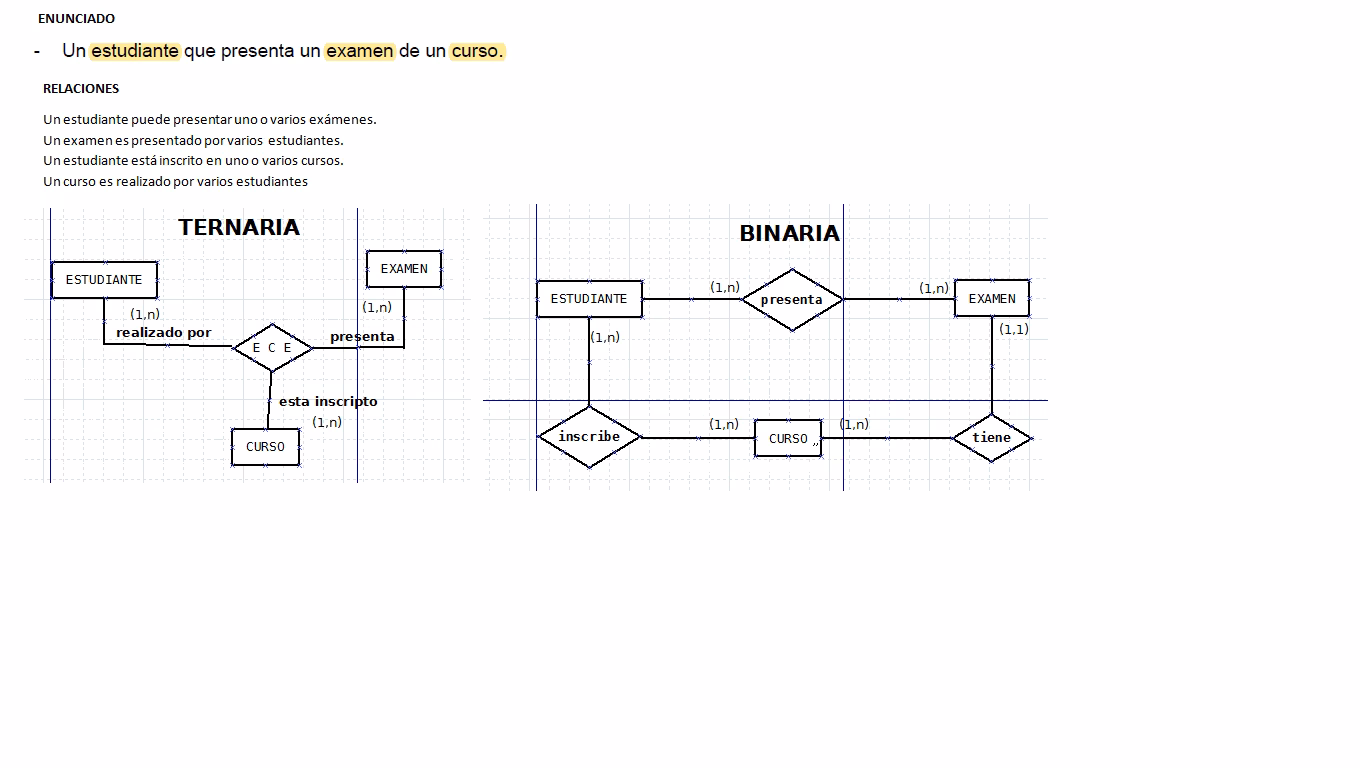

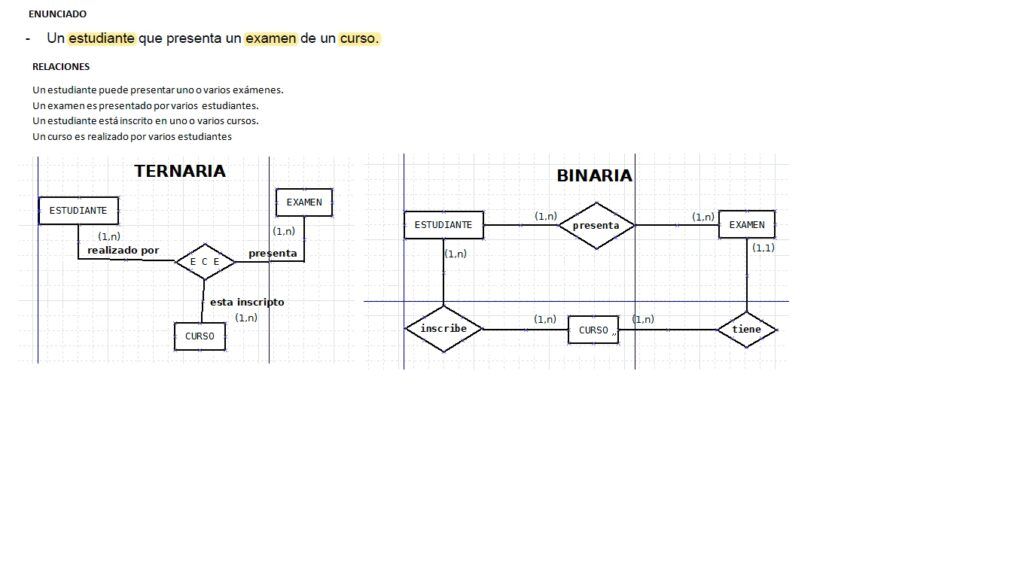

En la fase de diseño conceptual, utilizamos diagramas Entidad-Relación (ERD) para visualizar la estructura de la base de datos. La notación clásica de Chen permite representar explícitamente las relaciones ternarias. Mientras que las entidades se representan con rectángulos y las relaciones binarias con diamantes uniendo dos entidades, una relación ternaria se representa con un diamante que une las tres entidades participantes.
Siguiendo el ejemplo educativo, tendríamos tres rectángulos (Estudiante, Materia, Profesor) y un diamante en el centro etiquetado, por ejemplo, como "Imparte/Toma", conectado a los tres rectángulos mediante líneas. Esta representación es clara y concisa para comunicar la idea de que las tres entidades están intrínsecamente ligadas en un contexto específico.
El Desafío de la Implementación Física: La Descomposición
Aquí es donde la relación ternaria, tan útil en la fase conceptual, encuentra su limitación. La mayoría de los sistemas de gestión de bases de datos relacionales (SGBD) no soportan directamente relaciones con grado superior a 2. Las tablas en una base de datos relacional modelan entidades o relaciones binarias (especialmente las de muchos a muchos, que se convierten en tablas de enlace). Por lo tanto, para implementar una base de datos a partir de un diseño conceptual con relaciones ternarias, es necesario realizar una 'descomposición ternaria'.
La descomposición implica transformar la relación ternaria y las entidades asociadas en un conjunto de entidades y relaciones binarias que sí puedan ser representadas en el modelo lógico y físico de una base de datos relacional.
Proceso de Descomposición Ternaria
El proceso general para descomponer una relación ternaria es el siguiente:
- Identifica la relación ternaria y las tres entidades involucradas.
- Crea una nueva entidad (o una tabla de enlace) que represente la instancia de la relación ternaria. El nombre de esta nueva entidad debe reflejar la combinación de las tres entidades originales (por ejemplo, "Clase" para Estudiante-Materia-Profesor, "AsignaciónProyecto" para Empleado-Proyecto-Rol).
- Establece relaciones binarias entre esta nueva entidad y cada una de las tres entidades originales.
- Determina la cardinalidad de cada una de estas nuevas relaciones binarias (uno a muchos, muchos a muchos, etc.). Esta es la parte crucial y depende de las reglas de negocio específicas de la situación que estás modelando.
- Define la clave primaria de la nueva entidad. A menudo, será una clave compuesta formada por las claves primarias de las tres entidades originales, o una combinación de algunas de ellas si las reglas de negocio lo permiten, o incluso una clave subrogada si es necesario.
Ejemplo de Descomposición: Estudiante-Materia-Profesor a Clase
Retomando nuestro ejemplo educativo, la relación ternaria entre Estudiante, Materia y Profesor se descompondría así:
Entidad Nueva: Clase
Esta nueva entidad representa una instancia específica de una materia siendo impartida por un profesor a un grupo de estudiantes. Ahora definimos las relaciones binarias:
- Profesor - Clase: Un profesor puede impartir muchas clases, pero cada clase es impartida por un único profesor. Relación: Uno a Muchos (1:N) de Profesor a Clase.
- Materia - Clase: Una materia puede ser impartida en muchas clases (por diferentes profesores, en diferentes horarios, etc.), pero cada clase se refiere a una única materia. Relación: Uno a Muchos (1:N) de Materia a Clase.
- Clase - Estudiante: Una clase puede tener muchos estudiantes, y un estudiante puede asistir a muchas clases. Relación: Muchos a Muchos (N:M) entre Clase y Estudiante.
En el modelo lógico/físico, la entidad Clase se convierte en una tabla. Las relaciones 1:N con Profesor y Materia implican que la tabla Clase tendrá claves foráneas (FK) hacia la tabla Profesor y la tabla Materia. La relación N:M entre Clase y Estudiante se resolverá creando una nueva tabla de enlace (por ejemplo, 'Estudiante_Clase') que contendrá las claves foráneas de Clase y Estudiante.
La clave primaria de la tabla Clase dependerá de las reglas. Si no puede haber dos clases idénticas con el mismo profesor y la misma materia, la clave primaria de Clase podría ser la combinación de la clave foránea de Profesor y la clave foránea de Materia. Si un profesor pudiera impartir la misma materia en múltiples clases distintas (por ejemplo, en diferentes horarios), entonces necesitaríamos añadir un atributo adicional a Clase (como ID_Clase, Hora, Grupo) y usarlo como parte de la clave primaria o como clave subrogada.
En el caso donde la clave primaria de Clase es (FK_Profesor, FK_Materia), en el modelo físico la tabla Clase tendría columnas como profesor_id (PK, FK), materia_id (PK, FK) y posiblemente otros atributos propios de la clase (ubicación, horario, etc.). La tabla Estudiante_Clase tendría columnas como clase_id (PK, FK), estudiante_id (PK, FK).
Comparación: Modelo Conceptual vs. Modelo Físico
La transformación de un modelo conceptual a uno físico implica un cambio en la representación de la relación ternaria. Veamos una tabla comparativa:
| Aspecto | Modelo Conceptual (con Relación Ternaria) | Modelo Lógico/Físico (tras Descomposición) |
|---|---|---|
| Representación de la Relación Ternaria | Un diamante que une 3 entidades | Una nueva entidad (tabla) de enlace |
| Relaciones | Una única relación de grado 3 | Tres relaciones binarias (entre la nueva entidad y las 3 originales) |
| Implementación Directa en SGBD | No posible en la mayoría de SGBD relacionales | Sí posible, usando tablas y claves foráneas |
| Complejidad de Consulta | Conceptualmente simple, pero requiere descomposición para consultas SQL | Mayor número de tablas y JOINs en consultas SQL, pero directamente implementable |
| Captura de la Interacción | Directa y concisa | Indirecta, a través de la nueva entidad de enlace |
Como vemos, la relación ternaria es una herramienta poderosa para el pensamiento y diseño conceptual, pero la implementación requiere un paso adicional de transformación. La clave del éxito está en comprender las reglas de negocio para determinar correctamente la cardinalidad de las relaciones resultantes de la descomposición y la clave primaria de la nueva entidad.
La Utilidad Real de las Relaciones Ternarias
A pesar de la necesidad de descomposición, las relaciones ternarias tienen un valor real. Permiten modelar situaciones complejas de forma precisa y sin ambigüedades en la fase inicial del diseño. Ayudan a los diseñadores y usuarios a entender cómo tres elementos interactúan conjuntamente antes de preocuparse por los detalles de implementación técnica. Son una herramienta valiosa para capturar la esencia de ciertos requisitos complejos.
El proceso de descomposición, aunque añade un paso, es estándar y bien documentado. Una vez que la relación ternaria conceptual se ha transformado correctamente en entidades y relaciones binarias en el modelo lógico, la transición al modelo físico y la creación de la base de datos es directa.
Preguntas Frecuentes (FAQ)
A continuación, respondemos algunas preguntas comunes sobre las relaciones ternarias en bases de datos:
¿Son las relaciones ternarias raras?
Son menos comunes que las binarias, pero no son raras en absoluto, especialmente en sistemas que modelan interacciones complejas o asignaciones múltiples.
¿Por qué no puedo simplemente usar tres relaciones binarias en lugar de una ternaria?
Usar solo relaciones binarias separadas (A-B, B-C, A-C) a menudo no captura la restricción o la información que surge de la interacción conjunta de las tres entidades. Por ejemplo, saber que un Estudiante toma una Materia y que un Profesor enseña esa Materia no implica necesariamente que ese Estudiante tome esa Materia con ese Profesor. La relación ternaria captura precisamente esa combinación específica.
¿Necesito siempre descomponer una relación ternaria?
Sí, para implementar el modelo en la mayoría de los SGBD relacionales estándar, la descomposición en relaciones binarias y una entidad (tabla) de enlace es necesaria.
¿Qué pasa con las relaciones con más de tres entidades (n-arias)?
Las relaciones n-arias (con n > 3 entidades) también existen conceptualmente y se manejan de manera similar a las ternarias: se descomponen creando una nueva entidad (tabla de enlace) que se relaciona con cada una de las n entidades originales.
¿Cómo determino la cardinalidad de las relaciones después de la descomposición?
La cardinalidad (1:N, N:M) de las relaciones entre la nueva entidad de enlace y las entidades originales se determina analizando las reglas de negocio. Por cada par (nueva entidad, entidad original), pregúntate: ¿Una instancia de la nueva entidad se relaciona con cuántas instancias de la entidad original? Y viceversa.
Conclusión
Las relaciones ternarias son un elemento importante en el diseño conceptual de bases de datos, permitiendo modelar con precisión situaciones donde tres entidades interactúan simultáneamente. Aunque no se implementan directamente en la mayoría de los SGBD relacionales, el proceso de descomposición en relaciones binarias y una nueva entidad de enlace es un procedimiento estándar. Comprender este proceso y cómo aplicar las reglas de cardinalidad es fundamental para transformar un modelo conceptual preciso en una base de datos física funcional. Así, la relación ternaria pasa de ser una abstracción útil a una estructura de datos implementable, garantizando la integridad y la correcta representación de la información compleja.
